西班牙标准工业缆
05Z1-K/07Z1-K

应用及描述

这些无卤单芯电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体。因此它适合用于一些公共场合，如医院，学校，博物馆，购物大厦，公共汽车终点站，机场，隧道，计算机中心，办公楼，生产厂房，实验室等地方。

标准及认证

UNE 211002, HD 21.15 , EN 60332-1 / EN 50266 / EN 50267-1 / EN 50267-2 / EN 61034, NF C 32-070 / IEC 60332-3 / IEC 60754-1 / IEC 60754-2 / IEC 61034

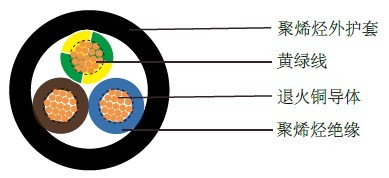

电缆结构

- 柔软电解退火铜导体
- Cl-5，遵循IEC 60228.
- 单层无毒防火聚烯烃绝缘
- 色彩编码遵循EN 50334，6芯及以上: 黑色数字标注 + 黄绿色.
- 聚烯烃外护套，遵循UNE 21123-4

技术特性

- 工作电压: 300/500 V(05z1-k), 450/750 V(07z1-k)
- 测试电压:5000 V
- 最小弯曲半径: 5 x Ø
- 工作温度: +5º C - +70º C
- 短路时可达到的温度: +160º C
- 绝缘电阻: 20 MΩ x km
- 无卤: IEC 60754-1, EN 50267-2-1
- 无腐蚀性气体: IEC 60754-2, EN 50267-2-2
- 无有毒气体: NES 02-713, NF X 70-100
- 低烟密度: IEC 61034, EN 50268-2
- 阻燃: NF C 32-070, EN 50265-2-1
- 无火焰传播: IEC 60332-3, EN 50266-2

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称绝缘厚度 mm	标称外径 mm	标称电缆重量 kg/km
05Z1-K
20(16/32)	2 x 0,50	0.5	1.9	8
18(24/32)	2 x 0,75	0.6	2.3	11
17(32/32)	2 x 1,0	0.6	2.4	14
07Z1-K
16(30/30)	1 x 1.5	0.7	2.9	20
14(50/30)	1 x 2.5	0.8	3.5	31
12(56/28)	1 x 4	0.8	4.1	46
10(84/28)	1 x 6	0.8	4.8	65
8(80/26)	1 x 10	1.0	6	108
6(128/26)	1 x 16	1.0	7.2	167
4 (200/26)	1 x 25	1.2	8.8	258
2 (280/26)	1 x 35	1.2	9.7	341
1 (400/26)	1 x 50	1.4	11.5	496
2/0 (356/24)	1 x 70	1.4	13.3	680
3/0 (485/24)	1 x 95	1.6	15.4	919
4/0 (614/24)	1 x 120	1.6	17.2	1146
300 MCM (765/24)	1 x 150	1.8	18.6	1385
350 MCM (944/24)	1 x 185	2.0	21	1763
500MCM(1225/24)	1 x 240	2.2	25.4	2253
-	5 x 1,50	2.4	27.8	2770
