VVR日本JIS标准工业缆

应用及描述

VVR日本JIS标准工业电缆可露天安装或用于干燥或潮湿的赛道中，也可直埋于地下。

标准及认证

TIS 11-2531

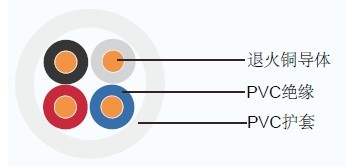

电缆结构

导体: 实心或多股退火铜, 0.5 mm2-35 mm2
绝缘: 聚氯乙烯(PVC)
颜色: 单芯 – 浅灰色
2芯 – 浅灰色， 黑色
3芯 – 浅灰色, 黑色， 红色
4芯 – 浅灰色, 黑色, 红色， 蓝色
护套: 聚氯乙烯(PVC), 白色

VVR JIS日标工业电缆

技术特性

最大导体温度 70℃
回路电压不超过 300 V
测试电压 2000 V

电缆参数

芯数

 标称导体截面积 股数/直径 绝缘厚度 护套厚度 最大线缆外径 70℃时的最小绝缘电阻 露天最大额定电流 线缆重量
mm2 No./mm mm mm mm MΩ-Km A Kg/Km

1

 0.5 1 / 0.80 0.6 0.9 4.4 0.0146 10 21
1 1 / 1.13 0.6 0.9 4.8 0.0115 15 28
1 7 / 0.43 0.6 0.9 5.0 0.0110 15 30
1.5 1 / 1.38 0.6 0.9 5.2 0.0100 19 34
1.5 7 / 0.53 0.6 0.9 5.4 0.0094 19 37
2.5 1 / 1.78 0.7 0.9 5.8 0.0092 26 48
2.5 7 / 0.67 0.7 0.9 6.2 0.0084 26 50
4 1 / 2.25 0.8 0.9 6.6 0.0086 35 65
4 7 / 0.85 0.8 0.9 7.0 0.0078 35 70
6 7 / 1.04 0.8 0.9 7.6 0.0066 46 95
10 7 / 1.35 0.9 0.9 8.6 0.0059 64 140
16 7 / 1.70 1.0 1.2 11.0 0.0053 87 220
25 7 / 2.14 1.2 1.2 12.5 0.0051 117 330
35 19 / 1.53 1.2 1.2 14.0 0.0043 144 430

2

 0.5 1 / 0.80 0.6 0.9 6.8 0.0146 9 48
1 1 / 1.13 0.6 0.9 7.6 0.0115 14 65
1 7 / 0.43 0.6 0.9 8.0 0.0110 14 65
1.5 1 / 1.38 0.6 1.2 8.8 0.0100 18 90
1.5 7 / 0.53 0.6 1.2 9.2 0.0094 18 90
2.5 1 / 1.78 0.7 1.2 10.0 0.0092 24 130
2.5 7 / 0.67 0.7 1.2 11.0 0.0084 24 130
4 1 / 2.25 0.8 1.2 11.5 0.0086 32 180
4 7 / 0.85 0.8 1.2 12.5 0.0078 32 180
6 7 / 1.04 0.8 1.2 13.5 0.0066 43 260
10 7 / 1.35 0.9 1.2 16.0 0.0059 60 390
16 7 / 1.70 1.0 1.4 19.0 0.0053 80 580
25 7 / 2.14 1.2 1.4 22.5 0.0051 107 870
35 19 / 1.53 1.2 1.4 25.5 0.0043 132 1130

3

 0.5 1 / 0.80 0.6 0.9 7.2 0.0146 7 55
1 1 / 1.13 0.6 0.9 8.0 0.0115 11 80
1 7 / 0.43 0.6 0.9 8.4 0.0110 11 80
1.5 1 / 1.38 0.6 1.2 9.2 0.0100 15 110
1.5 7 / 0.53 0.6 1.2 9.6 0.0094 15 110
2.5 1 / 1.78 0.7 1.2 10.5 0.0092 20 160
2.5 7 / 0.67 0.7 1.2 11.5 0.0084 20 160
4 1 / 2.25 0.8 1.2 12.5 0.0086 27 230
4 7 / 0.85 0.8 1.2 13.0 0.0078 27 230
6 7 / 1.04 0.8 1.2 14.5 0.0066 36 330
10 7 / 1.35 0.9 1.2 17.0 0.0059 50 490
16 7 / 1.70 1.0 1.4 20.0 0.0053 67 740
25 7 / 2.14 1.2 1.8 25.0 0.0051 90 1180
35 19 / 1.53 1.2 1.8 28.0 0.0043 110 1530

4

 0.5 1 / 0.80 0.6 0.9 7.8 0.0146 7 65
1 1 / 1.13 0.6 0.9 8.6 0.0115 10 100
1 7 / 0.43 0.6 0.9 9.0 0.0110 10 100
1.5 1 / 1.38 0.6 1.2 10.0 0.0100 13 130
1.5 7 / 0.53 0.6 1.2 10.5 0.0094 13 130
2.5 1 / 1.78 0.7 1.2 11.5 0.0092 18 190
2.5 7 / 0.67 0.7 1.2 12.5 0.0084 18 190
4 1 / 2.25 0.8 1.2 13.5 0.0086 25 290
4 7 / 0.85 0.8 1.2 14.0 0.0078 25 290
6 7 / 1.04 0.8 1.2 15.5 0.0066 33 410
10 7 / 1.35 0.9 1.4 19.0 0.0059 45 640
16 7 / 1.70 1.0v 1.4 22.0 0.0053 60 940
25 7 / 2.14 1.2 1.8 27.5 0.0051 81 1490
35 19 / 1.53 1.2 1.8 30.5 0.0043 99 1950
