JIS C 3342标准工业电缆
VVF

应用及描述:

可露天安装于干燥的环境中,用于表面布线,板壁暗线,天花板布线或嵌于石膏中。

Name Code:

V: 聚氯乙烯 (PVC)
V: 聚氯乙烯 (PVC)
F : 扁型

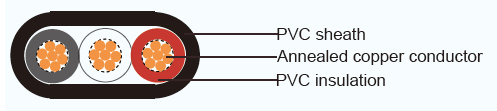

电缆结构:

JIS C 3342 工业电缆 VVF

导体: Solid, circular stranded, circuar or segmental compacted stranded annealed copper wires
绝缘: 聚氯乙烯 (PVC)
颜色:
2芯-黑色, 白色
3芯-黑色, 白色, 红色
填充: 非吸湿性材料(可选)
粘合带: 涤纶带(麦拉) (可选)
护套:聚氯乙烯(PVC),黑色, 其他颜色可根据客户要求订做。

技术特性:

最大导体温度 70℃
回路电缆不超过 600 V

电缆参数:

直径/标称截面积 股数/直径 导体直径(大约) 绝缘厚度 护套厚度 线缆外径 20°C时,导体的最大直流电阻 测试电压 绝缘电阻 线缆重量
mm/mm² mm mm mm mm Ohm / km V kOhm / km kg / km
2 cores
1 solid 1.0 0.8 1.5 5.6x8.2 22.8 1500 50 70
1.2 solid 1.2 0.8 1.5 5.5x8.6 15.8 1500 50 80
1.6 solid 1.6 0.8 1.5 6.2x9.4 8.92 1500 50 105
2.0 solid 2.0 0.8 1.5 6.6x10.5 5.65 1500 50 130
2.6 solid 2.6 1 1.5 7.6x12.5 3.35 1500 50 195
3.2 solid 3.2 1.2 1.5 8.6 x14.5 2.21 1500 50 270
2 7/0.6 1.8 0.8 1.5 6.4x9.8 9.24 1500 50 IlO
3.5 7/O.8 2.4 0.8 1.5 7.0x11.0 5.20 1500 50 150
5.5 7/1.0 3.0 1 1.5 8.0 x13.0 3.33 1500 50 210
8 7/1.2 3.6 1.2 1.5 9.0x15.0 2.31 1500 50 290
3 cores
1 solid 1.0 0.8 1.5 5.6x11.0 22.8 1500 50 95
1.2 solid 1.2 0.8 1.5 5.8x11.5 15.8 1501 50 110
1.6 solid 1.6 0.8 1.5 6.2x13.0 8.92 1502 50 145
2.0 solid 2.0 0.8 1.5 6.6x14.0 5.65 1503 50 190
2.6 solid 2.6 1 1.5 7.6x17.0 3.35 1504 50 285
3.2 solid 3.2 1.2 1.5 8.6 x20 2.21 1505 50 400
2 7/0.6 1.8 0.8 1.5 6.4 x13.5 9.24 1506 50 155
3.5 7/O.8 2.4 0.8 1.5 7.0 x15.0 5.20 1507 50 215
5.5 7/1.0 3.0 1 1.5 8.0 x18.0 3.33 1508 50 310
8 7/1.2 3.6 1.2 1.5 9.0x21 2.31 1509 50 430
