VVF-GRD日本JIS标准工业缆

应用及描述

VVF-GRD日本JIS标准工业电缆可露天安装于干燥的环境中，用于表面布线，板壁暗线，天花板布线或嵌于石膏中。

标准及认证

TIS 11-2531

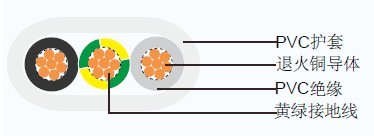

电缆结构

导体: 实心或多股退火铜, 1 mm2-35 mm2
绝缘: 聚氯乙烯(PVC)
颜色: 淡灰色, 黑色,接地线：黄绿色
护套: 聚氯乙烯(PVC), 白色

VVF-GRD JIS日标工业电缆

技术特性

最大导体温度 70℃
回路电缆不超过 750 V
测试电压 2500 V

电缆参数

芯数 导体 接地线 护套厚度 线缆外径 露天最大额定电流 70°C时的最小绝缘电阻 线缆重量
截面积 股数/直径 绝缘厚度 截面积 股数/直径 绝缘厚度 最小 最大
mm² No./mm mm mm² No./mm mm mm mm mm A Ohm/km kg / km
2+1 1 1/1.13 0.8 1 1/1.13 0.6 1.4 5.2 x 10.0 6.4 x 12.0 13 0.0141 100
2+1 1 7/0.40 0.8 1 7/0.40 0.6 1.4 5.4 x 10.0 6.6 x 12.5 13 0.0135 100
2+1 1.5 1/1.38 0.8 1 1/1.13 0.6 1.4 5.6 x 10.5 6.6 x 12.5 17 0.0123 120
2+1 1.5 7/0.50 0.8 1 7/0.40 0.6 1.4 5.6 x 11.0 7.0 x 13.0 17 0.0116 120
2+1 2.5 1/1.78 0.8 1.5 1/1.38 0.6 1.4 5.8 x 11.5 7.2 x 14.0 22 0.0102 150
2+1 2.5 7/0.67 0.8 1.5 7/0.50 0.6 1.4 6.2 x 12.0 7.4 x 14.5 22 0.0093 150
2+1 4 1/2.25 0.9 2.5 1/1.78 0.6 1.4 6.6 x 13.0 7.8 x 15.5 30 0.0094 210
2+1 4 7/0.85 0.9 2.5 7/0.67 0.6 1.4 6.8 x14.0 8.2 x 16.5 30 0.0085 210
2+1 6 7/1.04 0.9 4 7/0.85 0.6 1.4 7.4 x 15.5 8.8 x 18.5 39 0.0073 290
2+1 10 7/1.35 1.1 4 7/0.85 0.6 1.5 8.8 x 18.5 10.5 x 21.5 53 0.0069 420
2+1 16 7/1.70 1.1 6 7/1.04 0.6 1.5 9.8 x 21.0 11.5 x 24.5 69 0.0057 590
2+1 25 7/2.14 1.3 6 7/1.04 0.6 1.6 11.5 x 24.5 13.5 x 28.0 92 0.0054 840
2+1 35 19/1.53 1.3 10 7/1.35 0.6 1.7 13.0 x 28.0 15.0 x 32.0 112 0.0047 1120
