JIS C 3605标准工业电缆
EEF/F(EM-EEF) CEF/F(EM-CEF)

应用及描述:

此电缆一般用于在干燥或潮湿环境中的电力分配,可露天安装,也可通过管道安装,或直埋于地下.

Name Code:

E: 聚乙烯
C: 交联聚乙烯
F : 扁型
/F: 阻燃聚乙烯

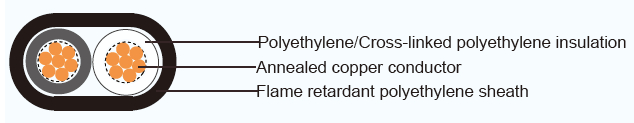

电缆结构:

JIS C 3605 工业电缆 EE/F(EM-EE) CE/F(EM-CE)

导体: Solid or circuar stranded annealed copper wires
Seperator: A proper separator may be applied to a conductor
绝缘:聚乙烯/交联聚乙烯
颜色:
2芯-黑色, 白色
3芯-黑色, 白色, 红色
填充: 非吸湿性材料(可选)
粘合带: 涤纶带(麦拉) (可选)
护套:阻燃聚乙烯,黑色

技术特性:

最大导体温度 90℃
回路电缆不超过 600 V

电缆参数:

芯数 标称截面积 股数/直径 导体直径(大约) 绝缘厚度 护套厚度 线缆外径 测试电压 20°C时,导体的最大直流电阻 线缆重量
mm² mm mm mm mm V Ohm / km kg / km
2 1.6 Solid 1.6 0.8 1.5 6.2x9.4 8.92 1500 95
2 Solid 2 0.8 1.5 6.6x10.5 5.65 1500 120
2.6 Solid 2.6 1 1.5 7.6 x12.5 3.35 1500 180
3.2 Solid 3.2 1 1.5 8.2x13.5 2.21 1500 240
2 7/0.6 l.8 0.8 1.5 6.4 x9.8 9.24 1500 100
3.5 7/0.8 2.4 0.8 1.5 7.0x1 1.0 5.2 1500 140
5.5 7/ 1.0 3 1 1.5 8.0xI3.0 3.33 1500 195
8 7/1.2 3.6 1 1.5 8.6 x14.5 2.31 1500 250
3 1.6 Solid 1.6 0.8 1.5 6.2 x13.0 8.92 1500 135
2 Solid 2 0.8 1.5 6.6x14.0 5.65 1500 175
2.6 Solid 2.6 1 1.5 7.6x17.0 3.35 1500 265
3.2 Solid 3.2 1 1.5 8.2 x19 2.21 1500 355
2 7/0.6 l.8 0.8 1.5 6.4 x13.5 9.24 1500 140
3.5 7/0.8 2.4 0.8 1.5 7.0x15.0 5.2 1500 200
5.5 7/ 1.0 3 1 1.5 8.0x18.0 3.33 1500 285
8 7/1.2 3.6 1 1.5 8.6x20 2.31 1500 370
