JIS C 3401标准电缆
CVV

应用及描述：

此电缆主要用于电气设备和电站控制电路的监控，可户外安装，或安装于干燥或潮湿的电缆沟中。

Name Code:

C: For control
V: 乙烯
V: 乙烯

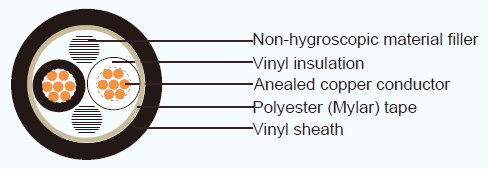

电缆结构：

JIS C 3401 工业电缆 CVV

导体： Circular or compacted circuar stranded annealed copper wires
Seperator: A proper separator may be applied to a conductor
绝缘：乙烯
颜色：
2芯-黑色, 白色
3芯-黑色, 白色, 红色
4芯-黑色, 白色, 红色，绿色
多于4芯: 黑色线芯加数字标注
填充: 非吸湿性材料(可选)
粘合带: 涤纶带（麦拉） (可选)
护套：乙烯，黑色

技术特性：

最大导体温度 90℃
回路电缆不超过 600 V
测试电压 2000 V

电缆参数：

芯数 标称截面积 股数/直径 导体直径(大约) 绝缘厚度 护套厚度 线缆外径 20°C时，导体的最大直流电阻 线缆重量
mm² mm mm mm mm Ohm / km kg / km
2 1.25 7/0.45 1.35 0.8 1.5 9.4 16.8 100
2 7/0.6 1.8 0.8 1.5 10.5 9.42 130
3.5 7/0.8 2.4 0.8 1.5 11.5 5.3 175
5.5 7/1.0 3 1 1.5 )3.5 3.4 245
8 7/1.2 3.6 1.2 1.5 15.5 2.36 335
8 compacted 3.4 1.2 1.5 2.34 325
14 7/1.6 4.8 1.4 1.5 19 1.33 520
14 compacted 4.4 1.4 1.5 18 1.34 500
22 7/2.0 6 1.6 1.6 23 0.84 760
22 compacted 5.5 1.6 1.5 21 0.849 715
3 1.25 7/0.45 1.35 0.8 1.5 9.9 16.8 120
2 71'0.6 1.8 0.8 1.5 11 9.42 160
3.5 7/0.8 2.4 0.8 1.5 12.5 5.3 220
5.5 7/1.0 3 1 1.5 14.5 3.4 320
8 7/1.2 3.6 1.2 1.5 16.5 2.36 440
8 compacted 3.4 1.2 1.5 16 2.34 425
14 7/1.6 4.8 1.4 1.5 20 1.33 690
14 compacted 4.4 1.4 1.5 19 1.34 665
22 7/2.0 6 1.6 1.6 24 0.84 1020
22 compacted 5.5 1.6 1.6 23 0.849 975
4 1.25 71'0.45 1.35 0.8 1.5 11 16.8 145
2 7/0.6 1.8 0.8 1.5 12 9.42 195
3.5 7/0.8 2.4 0.8 1.5 13.5 5.3 275
5.5 7/1.0 3 1 1.5 16 3.4 400
8 7/1.2 3.6 1.2 1.5 18 2.36 555
8 compacted 3.4 1.2 1.5 17.5 2.34 535
14 7/1.6 4.8 1.4 1.6 22 1.33 890
14 compacted 4.4 1.4 1.5 2 1 1.34 855
22 7/2.0 6 1.6 1.7 27 0.84 1320
22 compacted 5.5 1.6 1.7 25 0.849 1260
5 1.25 7/0.45 1.35 0.8 1.5 11.5 16.8 170
2 7/0.6 1.8 0.8 1.5 13 9.42 230
3.5 71'0.8 2.4 0.8 1.5 14.5 5.3 330
5.5 7/1.0 3 1 1.5 17 3.4 485
8 7/1.2 3.6 1.2 1.5 20 2.36 675
8 compacted 3.4 1.2 1.5 19.5 2.34 655
14 7/1.6 4.8 1.4 1.6 25 1.33 1090
14 compacted 4.4 1.4 1.6 24 1.34 1060
6 1.25 7/0.45 1.35 0.8 1.5 12.5 16.8 200
2 7/0.6 1.8 0.8 1.5 14 9.42 270
3.5 7/0.8 2.4 0.8 1.5 15.5 5.3 390
5.5 7/1.0 3 1 1.5 18.5 3.4 570
8 7/1.2 3.6 1.2 1.5 22 2.36 800
8 compacted 3.4 1.2 1.5 21 2.34 775
14 7/1.6 4.8 1.4 1.7 27 1.33 1310
14 compacted 4.4 1.4 1.7 26 1.34 1270
7 1.25 7/0.45 1.35 0.8 1.5 12.5 16.8 215
2 7/0.6 1.8 0.8 1.5 14 9.42 295
3.5 7/0.8 2.4 0.8 1.5 15.5 5.3 425
5.5 7/1.0 3 1 1.5 18.5 3.4 630
8 7/1.2 3.6 1.2 1.5 22 2.36 885
8 compacted 3.4 1.2 1.5 21 2.34 860
8 1.25 7/0.45 1.35 0.8 1.5 13.5 16.8 240
2 7/0.6 1.8 0.8 1.5 15 9.42 335
3.5 7/0.8 2.4 0.8 1.5 17 5.3 485
5.5 7/1.0 3 1 1.5 20 3.4 720
8 7/1.2 3.6 1.2 1.6 24 2.36 1030
8 compacted 3.4 1.2 1.6 23 2.34 995
10 1.25 7/0.45 1.35 0.8 1.5 15.5 16.8 305
2 7/0.6 1.8 0.8 1.5 17.5 9.42 425
3.5 7/0.8 2.4 0.8 1.5 19.5 5.3 620
5.5 7/1.0 3 1 1.6 24 3.4 930
8 7/1.2 3.6 1.2 1.8 29 2.36 1340
8 compacted 3.4 1.2 1.7 28 2.34 1290
12 1.25 7/0.45 1.35 0.8 1.5 16 16.8 345
2 7/0.6 1.8 0.8 1.5 18 9.42 480
3.5 7/0.8 2.4 0.8 1.5 21 5.3 705
5.5 7/1.0 3 1 1.7 25 3.4 1080
8 7/1.2 3.6 1.2 1.8 29 2.36 1540
8 compacted 3.4 1.2 1.8 2.34 1490
15 1.25 7/0.45 1.35 0.8 1.5 17 16.8 405
2 7/0.6 1.8 0.8 1.5 19 9.42 575
3.5 7/0.8 2.4 0.8 1.5 22 5.3 855
5.5 7/1.0 3 1 1.7 27 3.4 1310
20 1.25 7/0.45 1.35 0.8 1.5 19 16.8 515
2 7/0.6 1.8 0.8 1.5 22 9.42 735
3.5 7/0.8 2.4 0.8 1.6 25 5.3 1120
5.5 7/1.0 3 1 1.9 31 3.4 1720
30 1.25 7/0.45 1.35 0.8 L.6 23 16.8 750
2 7/0.6 1.8 0.8 1.7 26 9.42 1100
3.5 7/0.8 2.4 0.8 1.8 30 5.3 1660
