JIS C 3401 Cables
CEEF(EM-CEE)

应用及描述：

此电缆主要用于电气设备和电站控制电路的监控，可户外安装，或安装于干燥或潮湿的电缆沟中。

Name Code:

C: For control
E: 聚乙烯
E: 聚乙烯
/F: 阻燃

电缆结构：

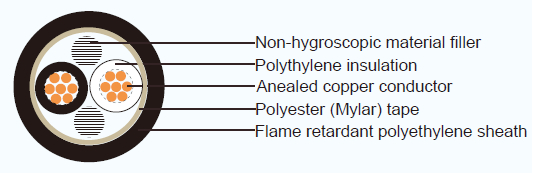

JIS C 3401 工业电缆 CEEF(EM-CEE)

导体： Circular or compacted circuar stranded annealed copper wires
Seperator: A proper separator may be applied to a conductor
绝缘：聚乙烯
颜色：
2芯-黑色, 白色
3芯-黑色, 白色, 红色
4芯-黑色, 白色, 红色，绿色
多于4芯: 黑色线芯加数字标注
填充: 非吸湿性材料(可选)
粘合带: 涤纶带（麦拉） (可选)
护套:阻燃聚乙烯，黑色

技术特性：

最大导体温度 90℃
回路电缆不超过 600 V
测试电压 2000 V

电缆参数：

芯数 标称截面积 股数/直径 导体直径(大约) 绝缘厚度 护套厚度 线缆外径 20°C时，导体的最大直流电阻 线缆重量
mm² mm mm mm mm Ohm / km kg / km
2 1.25 7/0.45 1.35 0.8 1.5 9.4 16.8 90
2 7/0.6 1.8 0.8 1.5 10.5 9.42 115
3.5 7/0.8 2.4 0.8 1.5 11.5 5.3 160
5.5 7/1.0 3 1 1.5 13.5 3.4 225
8 7/1.2 3.6 1 1.5 15 2.36 290
8 compacted 3.4 1 1.5 14.5 2.34 280
14 7/1.6 4.8 1 1.5 17.5 1.33 440
14 compacted 4.4 1 1.5 16.5 1.34 425
22 7/2.0 6 1.2 1.5 2] 0.84 650
22 compacted 5.5   1.5 19.5 0.849 620

3

 1.25 7/0.45 1.35 0.8 1.5 9.9 16.8 105
2 7/0.6 1.8 0.8 1.5 11 9.42 140
3.5 7/0.8 2.4 0.8 1.5 12.5 5.3 200
5.5 7/1.0 3 1 1.5 t4.5 3.4 290
8 7/1.2 3.6 1 1.5 16 2.36 380
8 compacted 3.4 1 1.5 15.5 2.34 370
14 7/1.6 4.8 1 1.5 18.5 1.33 585
14 compacted 4.4 1 1.5 17.5 1.34 570
22 7/2.0 6 1.2 1.5 22 0.84 875
22 compacted 5.5 1.2 1.5 21 0.849 845

4

 1.25 7/0.45 1.35 0.8 1.5 11 16.8 125
2 7/0.6 1.8 0.8 1.5 12 9.42 175
3.5 7/0.8 2.4 0.8 1.5 13.5 5.3 250
5.5 7/1.0 3 1 1.5 16 3.4 360
8 41832 3.6 1 1.5 17 2.36 475
8 compacted 3.4 1 1.5 16.5 2.34 465
14 7/1.6 4.8 1 1.5 20 1.33 750
14 compacted 4.4 1 1.5 19 1.34 730
22 7/2.0 6 1.2 1.6 24 0.84 1140
22 compacted 5.5 1.2 1.6 23 0.849 1110

5

 1.25 7/0.45 1.35 0.8 1.5 11.5 16.8 150
2 7/0.6 1.8 0.8 1.5 13 9.42 205
3.5 7/0.8 2.4 0.8 1.5 14.5 5.3 300
5.5 7/1.0 3 1 1.5 17 3.4 440
8 7/ 1.2 3.6 1 1.5 19 2.36 580
  compacted 3.4 1 1.5 18.5 2.34 570
14 7/1.6 4.8 1 1.6 23 1.33 930
  compacted 4.4 1 1.5 21 1.34 900

6

 1.25 7/0.45 1.35 0.8 1.5 12.5 16.8 175
2 7/0.6 1.8 0.8 1.5 14 9.42 240
3.5 7/0.8 2.4 0.8 1.5 15.5 5.3 355
5.5 7/1.0 3 1 1.5 18.5 3.4 520
8 7/1.2 3.6 1 1.5 21 2.36 690
8 compacted 3.4 1 1.5 20 2.34 675
14 711.6 4.8 1 1.6 25 1.33 1110
14 compacted 4.4 1 1.6 23 1.34 1080

7

 1.25 7/0.45 1.35 0.8 1.5 12.5 16.8 185
2 7/0.6 1.8 0.8 1.5 14 9.42 260
3.5 7/0.8 2.4 0.8 1.5 15.5 5.3 385
5.5 7/ 1.0 3 1 1.5 18.5 3.4 570
8 7/1.2 3.6 1 1.5 21 2.36 765
8 compacted 3.4 1 1.5 20 2.34 750

8

 1.25 7/0.45 1.35 0.8 1.5 13.5 16.8 210
2 7/0.6 1.8 0.8 1.5 15 9.42 295
3.5 7/0.8 2.4 0.8 1.5 17 5.3 440
5.5 7/1.0 3 1 1.5 20 3.4 655
8 7/ 1.2 3.6 1 1.6 23 2.36 885
8 compacted 3.4 1 1.5 22 2.34 855

10

 1.25 7/0.45 1.35 0.8 1.5 15.5 16.8 265
2 7/0.6 1.8 0.8 1.5 17.5 9.42 375
3.5 7/0.8 2.4 0.8 1.5 19.5 5.3 560
5.5 7/1.0 3 1 1.6 24 3.4 845
8 7/ 1.2 3.6 1 1.7 27 2.36 1150
8 compacted 3.4 1 1.7 26 2.34 1120

12

 1.25 7/0.45 1.35 0.8 1.5 16 16.8 300
2 7/0.6 1.8 0.8 1.5 18 9.42 425
3.5 7/0.8 2.4 0.8 1.5 21 5.3 640
5.5 7/1.0 3 1 1.7 25 3.4 980
8 7/ 1.2 3.6 1 1.8 28 2.36 1330
8 compacted 3.4 1 1.7 27 2.34 1290

15

 1.25 7/ 0.45 1.35 0.8 1.5 17 16.8 355
2 7/0.6 1.8 0.8 1.5 19..0 9.42 510
3.5 7/0.8 2.4 0.8 1.5 22 5.3 775
5.5 7/1.0 3 l.0 1.7 27 3.4 I190

20

 1.25 7/0.45 1.35 0.8 1.5 19 16.8 445
2 7/0.6 1.8 0.8 1.5 22 9.42 655
3.5 7/0.8 2.4 0.8 1.6 25 5.3 1010
5.5 7/ 1.0 3 1 1.9 3J 3.4 1560

30

 1.25 7/0.45 1.35 0.8 1.6 23 .16.8 650
2 7/0.6 1.8 0.8 1.7 26 9.42 970
3.5 7/0.8 2.4 0.8 1.8 30 5.3 1510
