IEC 60502-1标准工业电缆
CCE

应用及描述:

此电缆主要用于电气设备和电站控制电路的监控,可户外安装,或安装于干燥或潮湿的电缆沟中。

CCE 参考标准:

IEC 60502-1

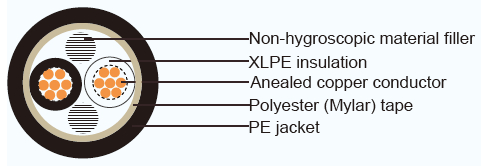

电缆结构:

JIS标准工业电缆CCE

导体: 同心多股退火铜导体, 1.5 mm2 到10 mm2
绝缘::交联聚乙烯(XLPE)
颜色: 2-4芯-黑色, 白色, 红色,绿色
多于4芯: 黑色线芯加数字标注
填充: 非吸湿性材料(可选)
粘合带: 涤纶带(麦拉) (可选)
护套: 聚乙烯(PE), 黑色。

技术特性:

最大导体温度 90℃
回路电缆不超过 600 V
测试电压 3500 V

电缆参数:

芯数 导体 绝缘厚度 护套厚度 线缆外径 最大导体电阻 (at 20°c) 线缆重量
标称截面积 股数/直径 直径
mm2 mm mm mm mm mm Ohm/km kg/km
2 1.5 7/0.53 1.59 0.7 1.8 10.5 12.1 110
2.5 7/0.67 2.01 0.7 1.8 11.5 7.41 130
4 7/0.85 2.55 0.7 1.8 12.5 4.61 170
6 7/1.04 3.12 0.7 1.8 13.5 3.08 230
10 7/1.35 4.05 0.7 1.8 15.5 1.83 320
3 1.5 7/0.53 1.59 0.7 1.8 11.0 12.1 130
2.5 7/0.67 2.01 0.7 1.8 12.0 7.41 170
4 7/0.85 2.55 0.7 1.8 13.0 4.61 230
6 7/1.04 3.12 0.7 1.8 14.5 3.08 300
10 7/1.35 4.05 0.7 1.8 16.5 1.83 440
4 1.5 7/0.53 1.59 0.7 1.8 12.0 12.1 160
2.5 7/0.67 2.01 0.7 1.8 13.0 7.41 220
4 7/0.85 2.55 0.7 1.8 14.5 4.61 290
6 7/1.04 3.12 0.7 1.8 15.5 3.08 390
10 7/1.35 4.05 0.7 1.8 18.0 1.83 570
5 1.5 7/0.53 1.59 0.7 1.8 13.0 12.1 200
2.5 7/0.67 2.01 0.7 1.8 14.0 7.41 260
4 7/0.85 2.55 0.7 1.8 15.5 4.61 350
6 7/1.04 3.12 0.7 1.8 17.0 3.08 470
10 7/1.35 4.05 0.7 1.8 19.5 1.83 700
6 1.5 7/0.53 1.59 0.7 1.8 13.5 12.1 230
2.5 7/0.67 2.01 0.7 1.8 15.0 7.41 310
4 7/0.85 2.55 0.7 1.8 16.5 4.61 420
6 7/1.04 3.12 0.7 1.8 18.5 3.08 560
10 7/1.35 4.05 0.7 1.8 21.0 1.83 820
7 1.5 7/0.53 1.59 0.7 1.8 13.5 12.1 240
2.5 7/0.67 2.01 0.7 1.8 15.0 7.41 330
4 7/0.85 2.55 0.7 1.8 16.5 4.61 450
6 7/1.04 3.12 0.7 1.8 18.5 3.08 610
10 7/1.35 4.05 0.7 1.8 21.0 1.83 910
8 1.5 7/0.53 1.59 0.7 1.8 15.0 12.1 290
2.5 7/0.67 2.01 0.7 1.8 16.5 7.41 380
4 7/0.85 2.55 0.7 1.8 18.5 4.61 520
6 7/1.04 3.12 0.7 1.8 20.5 3.08 710
10 7/1.35 4.05 0.7 1.8 23.5 1.83 1060
10 1.5 7/0.53 1.59 0.7 1.8 17.0 12.1 350
2.5 7/0.67 2.01 0.7 1.8 18.5 7.41 470
4 7/0.85 2.55 0.7 1.8 20.5 4.61 640
6 7/1.04 3.12 0.7 1.8 23.0 3.08 870
10 7/1.35 4.05 0.7 1.8 26.5 1.83 1300
12 1.5 7/0.53 1.59 0.7 1.8 17.5 12.1 400
2.5 7/0.67 2.01 0.7 1.8 19.0 7.41 540
4 7/0.85 2.55 0.7 1.8 21.5 4.61 750
6 7/1.04 3.12 0.7 1.8 23.5 3.08 1020
10 7/1.35 4.05 0.7 1.8 27.5 1.83 1530
15 1.5 7/0.53 1.59 0.7 1.8 19.0 12.1 480
2.5 7/0.67 2.01 0.7 1.8 21.0 7.41 660
4 7/0.85 2.55 0.7 1.8 23.5 4.61 920
6 7/1.04 3.12 0.7 1.8 26.0 3.08 1250
20 1.5 7/0.53 1.59 0.7 1.8 21.0 12.1 620
2.5 7/0.67 2.01 0.7 1.8 23.0 7.41 850
4 7/0.85 2.55 0.7 1.8 26.0 4.61 1190
6 7/1.04 3.12 0.7 1.8 29.0 3.08 1630
30 1.5 7/0.53 1.59 0.7 1.8 24.0 12.1 890
2.5 7/0.67 2.01 0.7 1.8(1.9) 27.0 7.41 1220
4 7/0.85 2.55 0.7 1.8(1.9) 30.5 4.61 1720
