意大利工业缆
H05Z-U/H07Z-U/H07Z-R

应用及描述

这些电缆用于交流电压高达1000伏或直流电压高达750 V时，配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。

标准及认证

<HAR> HD 22.9 S2, VDE-0282 第9部分, BS 7211, IEC 60754-2, EN 50267, VDE 0482-267, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

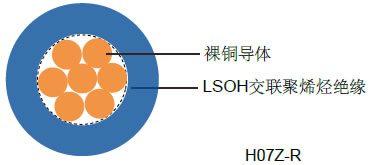

电缆结构

- 实心裸铜单股导体， 遵循IEC 60228 Cl-1(H05Z-U / H07Z-U)
- 多股裸铜导体， 遵循IEC 60228 Cl-2(H05Z-R)
- 交联聚烯烃EI5绝缘
- 线芯的色彩编码遵循VDE-0293
- LSOH - 低烟无卤

技术特性

- 工作电压: 300/500v (H05Z-U), 450/750v (H07Z-U / H07Z-R)
- 测试电压: 2500 V
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 10 x Ø
- 应用时的工作温度: +5º C to +90º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km

电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度mm	标称外径mm	标称铜的 重量kg/Km	标称电缆 重量kg/Km
H05Z-U
20	1 x 0.5	0.6	2.0	4.8	8
18	1 x 0.75	0.6	2.2	7.2	12
17	1 x 1	0.6	2.3	9.6	14
H07Z-U
16	1 x 1.5	0.7	2.8	14.4	20
14	1 x 2.5	0.8	3.3	24	30
12	1 x 4	0.8	3.8	38	45
10	1 x 6	0.8	4.3	58	65
8	1 x 10	1.0	5.5	96	105
H07Z-R
16(7/24)	1 x 1.5	0.7	3.0	14.4	21
14(7/22)	1 x 2.5	0.8	3.6	24	33
12(7/20)	1 x 4	0.8	4.1	39	49
10(7/18)	1 x 6	0.8	4.7	58	71
8(7/16)	1 x 10	1	6.0	96	114
6(7/14)	1 x 16	1	6.8	154	172
4(7/12)	1 x 25	1.2	8.4	240	265
2(7/10)	1 x 35	1.2	9.3	336	360
1(19/13)	1 x 50	1.4	10.9	480	487
2/0(19/11)	1 x 70	1.4	12.6	672	683
3/0(19/10)	1 x 95	1.6	14.7	912	946
4/0(37/12)	1 x 120	1.6	16.0	1152	1174
300MCM(37/11)	1 x 150	1.8	17.9	1440	1448
350MCM(37/10)	1 x 185	2.0	20.0	1776	1820
500MCM(61/11)	1 x 240	2.2	22.7	2304	2371
