意大利工业缆
H05V-R/H07V-R

应用及描述

这些电缆主要用于室内，电缆管道和工业厂房或转换站，地下安装。可用于配电板和配电盘或需要较多线股的设备。用于出口到欧洲国家电子机械和开关装置中，可作为欧洲制造的设备线MRO的替代。

标准及认证

<HAR> HD 21.3 S3, BS 6004, VDE-0281 第3部分, CEI 20-20/3 , CEI 20-35 (EN60332-1) CEI 20-52, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

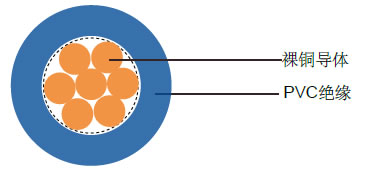

电缆结构

- 实心/多股裸铜导体
- 遵循VDE-0295 Cl-2, IEC 60228 Cl-2
- PVC（聚氯乙烯）TI1绝缘
- 线芯的色彩编码遵循VDE-0293

技术特性

- 工作电压: 300/500 V(H05V-R), 450/750 V(H07V-R)
- 测试电压: 2000 V(H05V-R), 2500 V(H07V-R)
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 15 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -30º C to +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km

H05V-R/H07V-R工业电缆H05V-R/H07V-R工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm² 		标称绝缘厚度 mm 标称外径 mm 标称铜的
重量 kg/Km 		标称电缆
重量 kg/Km
H05V-R
20(7/29) 1 x 0.5 0.6 2.2 4.8 9
18(7/27) 1 x 0.75 0.6 2.4 7.2 12
17(7/26) 1 x 1 0.6 2.6 9.6 15
H07V-R
16(7/24) 1 x 1.5 0.7 3.0 14.4 23
14(7/22) 1 x 2.5 0.8 3.6 24 35
12(7/20) 1 x 4 0.8 4.2 39 51
10(7/18) 1 x 6 0.8 4.7 58 71
8(7/16) 1 x 10 1.0 6.1 96 120
6(7/14) 1 x 16 1.0 7.2 154 170
4(7/12) 1 x 25 1.2 8.4 240 260
2(7/10) 1 x 35 1.2 9.5 336 350
1(19/13) 1 x 50 1.4 11.3 480 480
2/0(19/11) 1 x 70 1,4 12.6 672 680
3/0(19/10) 1 x 95 1,6 14.7 912 930
4/0(37/12) 1 x 120 1,6 16.2 1152 1160
300MCM(37/11) 1 x 150 1,8 18.1 1440 1430
350MCM(37/10) 1 x 185 2,0 20.2 1776 1780
500MCM(61/11) 1 x 240 2,2 22.9 2304 2360
1 x 300 2.4 24.5 2940
1 x 400 2.6 27.5 3740
