意大利工业缆
H05GG-F

应用及描述

这种电缆一般用于住宅楼宇,厨房和办公室,在低机械压力的情况下用于电力供应。也为低温使用(如烹调用具,烙铁,烤面包机)。

标准及认证

<HAR> HD 22.11 S1, VDE 0282 P-11, CEI 20-19/11, NFC 32-102-11

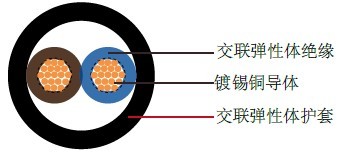

电缆结构

- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5
- 交联弹性体EI3绝缘
- 色彩编码遵循VDE-0293-308
- 交联弹性体EM 9外护套-黑色

技术特性

- 工作电压: 300/500V
- 测试电压: 2000V
- 动态弯曲半径: 4×Ø
- 静态弯曲半径: 3×Ø
- 工作温度范围: -15°C to +110°C
- 短路时可达到的温度: 200°C
- 阻燃: IEC 60332 -1
- 无卤: IEC 60754-1
- 低烟: IEC 60754-2
- 烟密度: IEC 61034

H05GG-F意大利工业电缆H05GG-F意大利工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称绝缘
厚度
mm
标称护套
厚度
mm
标称外径
mm
标称电缆
重量
kg/km
18(24/32) 2x0.75 0.6 0.8 6.3 53
17(32/32) 2x1 0.6 0.9 6.8 64
16(30/30) 2x1.5 0.8 1 8.3 95
14(30/50) 2x2.5 0.9 1.1 9.8 140
18(24/32) 3x0.75 0.6 0.9 6.8 65
17(32/32) 3x1 0.6 0.9 7.2 77
16(30/30) 3x1.5 0.8 1 8.8 115
14(30/50) 3x2.5 0.9 1.1 10.4 170
12(56/28) 3 x 4 1 1.2 12.2 240
10(84/28) 3 x 6 1 1.4 13.6 320
18(24/32) 4x0.75 0.6 0.9 7.4 80
17(32/32) 4x1 0.6 0.9 7.8 95
16(30/30) 4x1.5 0.8 1.1 9.8 145
14(30/50) 4x2.5 0.9 1.2 11.5 210
12(56/28) 4 x 4 1 1.3 13.5 300
10(84/28) 4 x 6 1 1.5 15.4 405
18(24/32) 5x0.75 0.6 1 8.3 100
17(32/32) 5x1 0.6 1 8.7 115
16(30/30) 5x1.5 0.8 1.1 10.7 170
14(30/50) 5x2.5 0.9 1.3 12.8 255
