FTG10(O)M1

应用及描述

这些电缆适用于为那些即使发生火灾也必须正常运作的安全系统。特别适用于烟雾探测系统、消防灭火系统、电力供应自动扶梯和自动门、电力供应应急照明、报警系统、通风设备等,可固定安装在室内和室外、铺设在墙壁和货架上。

标准及认证

EN 50200, CEI 20-11, CEI 20-22 III, CEI 20-29, CEI 20-35, CEI 20-36, CEI 20-37, CEI 20-45,UNEL 00722

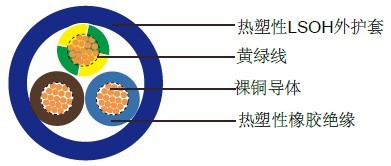

电缆结构

- 柔软裸铜导体 IEC60228 cl.5
- 热塑性橡胶G10绝缘
- 玻璃或云母带
- 低烟无卤热塑性复合物M1外护套

技术特性

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 14 x Ø
- 应用时的工作温度: -5º C to +90º C
- 静态时可承受的温度: -25º C to +90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: CEI 20-22 II - IEC 60332-3-C
- 绝缘电阻: 10 MΩ x km

FTG10(O)M1意大利标准工业电缆FTG10(O)M1意大利标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称绝缘厚度
mm
标称护套厚度
mm
标称外径
mm
标称电缆
重量
kg/km
单芯
16(30/30) 1 x 1.5 1.0 1.4 7.6 80
14(50/30) 1 x 2.5 1.0 1.4 8.0 90
12(56/28) 1 x 4.0 1.0 1.4 8.6 110
10(84/28) 1 x 6.0 1.0 1.4 9.1 130
8(80/26) 1 x 10.0 1.0 1.4 10.5 180
6(128/26) 1 x 16.0 1.0 1.4 11.7 250
4(200/26) 1 x 25.0 1.2 1.4 13.0 350
2(280/26) 1 x 35.0 1.2 1.6 14.2 460
1(400/26) 1 x 50.0 1.4 1.6 16.2 620
2/0(356/24) 1 x 70.0 1.4 1.8 17.9 820
3/0(485/24) 1 x 95.0 1.6 2.0 19.6 1100
4/0(614/24) 1 x 120.0 1.6 2.0 21.4 1350
300MCM 1 x 150.0 1.8 2.0 23.3 1630
350MCM 1 x 185.0 2.0 2.0 26.0 1980
500MCM 1 x 240.0 2.4 2.0 29.4 2550
2芯
16(30/30) 2 x 1.5 1.0 1.8 13.4 230
14(50/30) 2 x 2.5 1.0 1.8 14.4 270
12(56/28) 2 x 4.0 1.0 1.8 15.5 330
10(84/28) 2 x 6.0 1.0 1.8 16.6 400
8(80/26) 2 x 10.0 1.0 1.8 19.0 560
6(128/26) 2 x 16.0 1.0 1.8 21.2 750
4(200/26) 2 x 25.0 1.2 2.0 23.9 1020
2(280/26) 2 x 35.0 1.2 2.0 26.2 1300
1(400/26) 2 x 50.0 1.4 2.0 30.1 1750
3芯(包括接地线)
16(30/30) 3 x 1.5 1.0 1.8 14.2 260
14(50/30) 3 x 2.5 1.0 1.8 15.1 320
12(56/28) 3 x 4.0 1.0 1.8 16.4 390
10(84/28) 3 x 6.0 1.0 1.8 17.5 470
8(80/26) 3 x 10.0 1.0 1.8 20.0 670
6(128/26) 3 x 16.0 1.0 1.8 22.6 910
4(200/26) 3 x 25.0 1.2 2.0 25.4 1250
2(280/26) 3 x 35.0 1.2 2.0 27.8 1640
1(400/26) 3 x 50.0 1.4 2.0 32.2 2210
4芯(包括接地线)
16(30/30) 4 x 1.5 1.0 1.8 15.2 300
14(50/30) 4 x 2.5 1.0 1.8 16.4 370
12(56/28) 4 x 4.0 1.0 1.8 17.9 460
10(84/28) 4 x 6.0 1.0 1.8 18.7 560
8(80/26) 4 x 10.0 1.0 2.0 21.9 810
6(128/26) 4 x 16.0 1.0 2.0 24.7 1100
4(200/26) 4 x 25.0 1.2 2.0 27.9 1530
2(280/26) 3 x 35.0+ 1 x 25 1.2 2.0 30.0 1900
1(400/26) 3 x 50.0+ 1 x 25 1.4 2.0 33.7 2440
5芯(包括接地线)
16(30/30) 5 x 1.5 1.0   16.5 350
14(50/30) 5 x 2.5 1.0 1.8 17.9 430
12(56/28) 5 x 4.0 1.0 1.8 19.3 540
10(84/28) 5 x 6.0 1.0 1.8 20.0 670
8(80/26) 5 x 10.0 1.0 2.0 24.0 990
6(128/26) 5 x 16.0 1.0 2.0 27.1 1350
4(200/26) 5 x 25.0 1.2 2.0 30.7 1870
2(280/26) 5 x 35.0 1.2 2.2 34.0 2480
1(400/26) 5 x 50.0 1.4 2.2 39.7 3410
16(30/30) 7 x 1.5 1.0 1.8 17.9 420
16(30/30) 10 x 1.5 1.0 2.0 21.8 560
16(30/30) 12 x 1.5 1.0 2.0 22.6 630
16(30/30) 16 x 1.5 1.0 2.0 25.4 790
16(30/30) 19 x 1.5 1.0 2.0 26.2 890
14(50/30) 24 x 2.5 1.0 2.0 30.2 1170
14(50/30) 7 x 2.5 1.0 1.8 19.0 520
14(50/30) 10 x 2.5 1.0 2.0 23.7 700
14(50/30) 12 x 2.5 1.0 2.0 24.4 800
14(50/30) 16 x 2.5 1.0 2.0 27.1 1000
14(50/30) 19 x 2.5 1.0 2.0 28.5 1130
14(50/30) 24 x 2.5 1.0 2.2 33.1 1510
