意大利工业缆
FROH2R

应用及描述

这些电缆适合用来在内部和外部环境的能量和信号传输。也可用于固定露天安装，管道内墙面及金属框架上。铠装层可防止可能发生的机械冲击及防鼠。也可直接或间接地面铺设。

标准及认证

CEI 20-11, CEI 20-22/2, CEI 20-29, CEI 20-34, CEI 20-35 (EN60332-1), CEI 20-37 pt.2(EN50267), CEI20-52

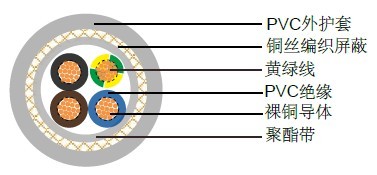

电缆结构

- 柔软裸铜导体
- 符合VDE-0295 Cl-5, IEC 60228 Cl-5, CEI 20-29 Cl-5,
- 聚氯乙烯绝缘类型TI1，遵循CEI 20-11
- 颜色编码 Unel 0722
- 聚酯带
- 裸铜线编织，覆盖率75%±5%
- 聚氯乙烯外护套类型TM2/Rz,遵循CEI 20-11, VDE 0207

技术特性

- 工作电压: 300/500V 450/750V
- 测试电压: 2000V (300/500V) / 2500V (450/750V)
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 6 x Ø
- 应用时的工作温度: 0º C to +70º C
- 静态时可承受的温度: -15º C to +70º C
- 阻燃: VDE 0472-804, 测试方法B, IEC 60332.1
- 绝缘电阻: 10 MΩ x km

电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称电缆重量 kg/km
FROH2R 300/500V
7芯(包括接地线)
17(32/32)	7 x 1	0.6	1.0	10.5	147.1
16(30/30)	7 x 1.5	0.7	1.2	12.1	186.9
14(50/30)	7 x 2.5	0.8	1.4	14.0	242.4
10芯(包括接地线)
17(32/32)	10 x 1	0.6	1.2	12.8	215.9
16(30/30)	10 x 1.5	0.7	1.3	14.5	263.9
14(50/30)	10 x 2.5	0.8	1.5	16.7	345.5
12芯(包括接地线)
17(32/32)	12 x 1	0.6	1.2	14.0	252.0
16(30/30)	12 x 1.5	0.7	1.4	16.1	315.1
14(50/30)	12 x 2.5	0.8	1.6	18.7	412.7
14芯(包括接地线)
17(32/32)	14 x 1	0.6	1.3	14.9	287.9
16(30/30)	14 x 1.5	0.7	1.4	16.9	350.9
14(50/30)	14 x 2.5	0.8	1.6	19.6	460.5
16芯(包括接地线)
17(32/32)	16 x 1	0.6	1.3	15.6	317.3
16(30/30)	16 x 1.5	0.7	1.5	17.9	397.5
14(50/30)	16x 2.5	0.8	1.7	20.9	520.9
19芯(包括接地线)
17(32/32)	19 x 1	0.6	1.4	16.6	368.3
16(30/30)	19 x 1.5	0.7	1.5	18.8	449.2
14(50/30)	19 x 2.5	0.8	1.7	22.0	593.7
24芯(包括接地线)
17(32/32)	24 x 1	0.6	1.5	19.4	459.8
16(30/30)	24 x 1.5	0.7	1.7	22.2	573.0
14(50/30)	24 x 2.5	0.8	1.9	26.4	793.9
FROH2R 450/750V
2芯
17(32/32)	2 x 1	0.7	1.0	8.6	106.7
16(30/30)	2 x 1.5	0.7	1.0	9.0	118.4
14(50/30)	2 x 2.5	0.8	1.2	10.7	169.6
12(56/28)	2 x 4.0	0.8	1.2	12.1	218.9
10(84/28)	2 x 6.0	0.9	1.3	13.5	287.1
3芯(包括接地线)
17(32/32)	3x 1	0.7	1.0	9.1	123.5
16(30/30)	3 x 1.5	0.7	1.0	9.5	142.2
14(50/30)	3 x 2.5	0.8	1.2	11.3	203.8
12(56/28)	3 x 4.0	0.8	1.3	13.0	277.0
10(84/28)	3 x 6.0	0.9	1.4	14.4	364.8
4芯(包括接地线)
17(32/32)	4 x 1	0.7	1.0	9.8	144.8
16(30/30)	4 x 1.5	0.7	1.1	10.5	173.5
14(50/30)	4 x 2.5	0.8	1.2	12.2	242.5
12(56/28)	4 x 4.0	0.8	1.3	14.4	345.6
10(84/28)	4 x 6.0	0.9	1.4	15.6	441.3
5芯(包括接地线)
17	5 x 1	0.7	1.1	10.7	175.4
16(30/30)	5 x 1.5	0.7	1.2	11.5	209.0
14(50/30)	5 x 2.5	0.8	1.3	13.6	308.4
12(56/28)	5 x 4.0	0.8	1.5	15.9	430.7
10(84/28)	5 x 6.0	0.9	1.5	17.1	536.7
