意大利工业缆
FG7M1/FG7OM1

应用及描述

这些电缆适用于电源电路或信号与指令传输。遇到火灾危险时它可确保生命财产安全。用于医院、学校、商业区、公共场所、宾馆、地铁,住宅楼宇及仪器仪表。适宜固定安装在室内或室外,墙壁或金属框架上。

标准及认证

CEI 20-11; CEI 20-13; CEI 20-22 III; CEI 20-29; CEI 20-35; CEI 20-37; CEI 20-38; CEIUNEL 00722; CEI-UNEL 35382/35384, EN 60332-1,直流低压73/23/EEC & 93/68/EEC., ROHS认证

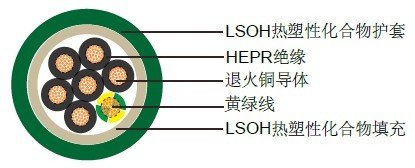

电缆结构

- 柔软裸铜导体 IEC0228 cl.5
- HEPR, G7绝缘
- 低烟无卤热塑性复合物内护套
- 低烟无卤热塑性复合物M1外护套

技术特性

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: UNEL 35382: 4 x outer diameter UNEL 35384: 6 x outer diameter
- 应用时的工作温度: -0º C to +90º C
- 静态时可承受的温度: -25º C to +90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: CEI 20-22 II, IEC 60332-3-C
- 绝缘电阻: 100 MΩ x km

FG7M1/FG7OM1意大利标准工业电缆FG7M1/FG7OM1意大利标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称绝缘
厚度
mm
标称护套
厚度
mm
标称外径
mm
标称电缆
重量
kg/km
FG7M1(电力)
16(30/30) 1x1.5 0.7 1.4 6.7 55
14(50/30) 1x2.5 0.7 1.4 7.2 65
12(56/28) 1x4 0.7 1.4 7.8 85
10(84/28) 1x6 0.7 1.4 8.4 105
8(80/26) 1x10 0.7 1.4 9.4 155
6(128/26) 1x16 0.7 1.4 10.4 210
4(200/26) 1x25 0.9 1.4 12.2 310
2(280/26) 1x35 0.9 1.4 13.6 410
1(400/26) 1x50 1 1.4 15.4 560
2/0(356/24) 1x70 1.1 1.4 17.3 770
3/0(485/24) 1x95 1.1 1.5 19.4 990
4/0(614/24) 1x120 1.2 1.5 21.4 1250
250 MCM 1x150 1.4 1.6 23.8 1550
350 MCM 1x185 1.6 1.6 36.0 1900
450 MCM 1x240 1.7 1.7 29.2 2450
550 MCM 1x300 1.8 1.8 32.0 3000
FG7OM1(电力)
16(30/30) 2x1.5 0.7 1.8 12.0 155
14(50/30) 2x2.5 0.7 1.8 13.0 190
12(56/28) 2x4 0.7 1.8 14.2 240
10(84/28) 2x6 0.7 1.8 15.4 310
8(80/26) 2x10 0.7 1.8 17.3 460
6(128/26) 2x16 0.7 1.8 19.4 620
4(200/26) 2x25 0.9 1.8 23.0 900
2(280/26) 2x35 0.9 1.8 25.7 1200
1(400/26) 2x50 1.0 1.8 29.3 1650
2/0(356/24) 2x70 1.1 1.8 33.1 2050
3/0(485/24) 2x95 1.1 2.0 37.4 2670
4/0(614/24) 2x120 1.2 2.1 41.5 3330
250 MCM 2x150 1.4 2.2 46.1 4100
16(30/30) 3x1.5 0.7 1.8 12.5 175
14(50/30) 3x2.5 0.7 1.8 13.6 220
12(56/28) 3x4 0.7 1.8 14.9 280
10(84/28) 3x6 0.7 1.8 16.2 365
8(80/26) 3x10 0.7 1.8 18.2 550
6(128/26) 3x16 0.7 1.8 20.6 760
4(200/26) 3x25 0.9 1.8 24.5 1100
2(280/26) 3x35 0.9 1.8 27.3 1500
1(400/26) 3x50 1 1.8 31.2 2050
2/0(356/24) 3x70 1.1 1.9 35.6 2850
3/0(485/24) 3x95 1.1 2.0 40.0 3600
4/0(614/24) 3x120 1.2 2.1 44.4 4600
250 MCM 3x150 1.4 2.3 49.5 5600
350 MCM 3x185 1.6 2.4 55.2 6900
450 MCM 3x240 1.7 2.6 61.9 9150
550 MCM 3x300 1.8 2.8 68.0 11000
16(30/30) 4x1.5 0.7 1.8 13.4 200
14(50/30) 4x2.5 0.7 1.8 14.6 260
12(56/28) 4x4 0.7 1.8 16.0 340
10(84/28) 4x6 0.7 1.8 17.5 440
8(80/26) 4x10 0.7 1.8 19.8 670
6(128/26) 4x16 0.7 1.8 22.4 950
4(200/26) 4x25 0.9 1.8 26.8 1400
2(280/26) 3x35+25 0.9 1.8 29.2 1700
1(400/26) 3x50+25 1 1.8 32.4 2300
2/0(356/24) 3x70+35 1.1 1.9 37.0 3100
3/0(485/24) 3x95+50 1.1 2.1 42.0 4050
4/0(614/24) 3x120+70 1.2 2.2 46.9 5250
300MCM 3x150+95 1.4 2.4 52.5 6500
350MCM 3x185+95 1.6 2.5 57.3 7800
500MCM 3x240+150 1.7 2.7 65.5 10500
16(30/30) 5x1.5 0.7 1.8 14.4 250
14(50/30) 5x2.5 0.7 1.8 15.6 320
12(56/28) 5x4 0.7 1.8 17.3 410
10(84/28) 5x6 0.7 1.8 18.9 540
8(80/26) 5x10 0.7 1.8 21.5 800
6(128/26) 5x16 0.7 1.8 24.4 1150
4(200/26) 5x25 0.9 1.8 29.3 1700
2(280/26) 5x35 0.9 1.8 32.8 2250
1(400/26) 5x50 1 2.0 38.2 3200
FG7OM1(控制)
16(30/30) 7x1.5 0.7 1.8 15.4 275
16(30/30) 10x1.5 0.7 1.8 18.7 365
16(30/30) 12x1.5 0.7 1.8 19.3 410
16(30/30) 16x1.5 0.7 1.8 21.1 510
16(30/30) 19x1.5 0.7 1.8 22.1 580
16(30/30) 24x1.5 0.7 1.8 25.4 700
14(30/50) 7x2.5 0.7 1.8 16.8 310
14(30/50) 10x2.5 0.7 1.8 20.6 395
14(30/50) 12x2.5 0.7 1.8 21.3 445
14(30/50) 16x2.5 0.7 1.8 23.3 545
14(30/50) 19x2.5 0.7 1.8 24.5 615
14(30/50) 24x2.5 0.7 1.8 28.3 750
