H07RN8-F

应用及描述

这些电缆主要用于水位高达10米的深度,温度高达40℃的水中,如潜水泵或类似设备的连接。不能用于水下电力传输或安装在一个水道中,或用于机械性损伤可能会发生并造成危害的环境中。在有机械保护的情况下,允许间接地下安装。这些电缆是根据CEI 20-19/16标准生产。它是唯一一种在CEI 64-8在第702部分规定下允许安装在泳池和喷泉的电缆。作为适度机械设备的连接线,它可用于工业或农业车间设备,大型锅炉,加热板,电动工具:如钻头,盘锯,电器,建筑上用的便携式电机和发电机,也可在临时工作点,沿着地面或架子固定敷设,也可用于起重设备的连接等,的充分在有充分保护的固定安装中(即管道或设备内)工作电压高达1000 V,也可用于起重设备电机和转子之间连接。这些电缆具有耐臭氧,抗紫外线及耐候性等特点。

标准及认证

HD22.16 S1, VDE-0282 Part-16, CEI 20-19 p.16,

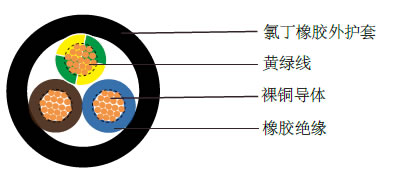

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308和HD 186
- 氯丁橡胶护套 EM2

H07RN8-F欧标工业电缆H07RN8-F欧标工业电缆

技术特性

- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 6.0 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -25º C to +60º C
- 固定安装温度: -40º C to +60º C
- 最大水中工作温度: +40º C
- 短路时可达到的温度: +250 º C
- 阻燃: IEC 60332.1
Ωx km

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度 mm 标称护套厚度 mm 标称外径 mm 标称铜的
重量 kg/Km
标称电缆
重量 kg/Km
17(32/32) 2 x 1 0.8 1.3 7.7-10 19 89
17(32/32) 3 x 1 0.8 1.4 8.3-10.7 29 111
17(32/32) 4 x 1 0.8 1.5 9.2-11.9 38 146
16(30/30) 1 x 1.5 0.8 1.4 5.7-7.1 14.4 59
16(30/30) 2 x 1.5 0.8 1.5 8.5-11.0 29 135
16(30/30) 3 x 1.5 0.8 1.6 9.2-11.9 43 165
16(30/30) 4 x 1.5 0.8 1.7 10.2-13.1 58 200
16(30/30) 5 x 1.5 0.8 1.8 11.2-14.4 72 240
16(30/30) 7 x 1.5 0.8 2.6 14.5-17.5 101 385
16(30/30) 12 x 1.5 0.8 2.9 17.6-22.4 173 516
16(30/30) 19 x 1.5 0.8 3.2 20.7-26.3 274 800
16(30/30) 24 x 1.5 0.8 3.5 24.3-30.7 346 882
14(50/30) 1 x 2.5 0.9 1.4 6.3-7.9 24 72
14(50/30) 2 x 2.5 0.9 1.7 10.2-13.1 48 195
14(50/30) 3 x 2.5 0.9 1.8 10.9-14.0 72 235
14(50/30) 4 x 2.5 0.9 1.9 12.1-15.5 96 290
14(50/30) 5 x 2.5 0.9 2 13.3-17.0 120 345
14(50/30) 7 x 2.5 0.9 2.8 16.5-20.0 168 520
14(50/30) 12 x 2.5 0.9 3.1 20.6-26.2 288 810
14(50/30) 19 x 2.5 0.9 3.5 25.5-31.0 456 1200
14(50/30) 24 x 2.5 0.9 3.9 28.8-36.4 576 1650
12(56/28) 1 x 4 1 1.5 7.2-9.0 38 99
12(56/28) 2 x 4 1 1.8 11.8-15.1 77 270
12(56/28) 3 x 4 1 1.9 12.7-16.2 115 320
12(56/28) 4 x 4 1 2 14.0-17.9 154 395
12(56/28) 5 x 4 1 2.2 15.6-19.9 192 485
12(56/28) 7 x 4 1 3.1 18.2-21.8 269 681
10(84/28) 1 x 6 1 1.6 7.9-9.8 58 130
10(84/28) 3 x 6 1 2.1 14.1-18.0 173 495
10(84/28) 4 x 6 1 2.3 15.7-20.0 230 610
10(84/28) 5 x 6 1.2 3.6 17.5-22.2 288 760
8(80/26) 1 x 10 1.2 1.8 9.5-11.9 96 230
8(80/26) 3 x 10 1.2 3.3 19.1-24.2 288 880
8(80/26) 4 x 10 1.2 3.4 20.9-26.5 384 1060
8(80/26) 5 x 10 1.2 3.6 22.9-29.1 480 1300
6(128/26) 1 x 16 1.2 1.9 10.8-13.4 154 320
6(128/26) 3 x 16 1.2 3.5 21.8-27.6 461 1090
6(128/26) 4 x 16 1.2 3.6 23.8-30.1 614 1345
6(128/26) 5 x 16 1.2 3.9 26.4-33.3 768 1680
4 (200/26) 1 x25 1.4 2 12.7-15.8 240 450
4 (200/26) 4 x 25 1.4 4.1 28.9-36.6 960 1995
4 (200/26) 5 x 25 1.4 4.4 32.0-40.4 1200 2470
2 (280/26) 1 x 35 1.4 2.2 14.3-17.9 336 605
2 (280/26) 3 x 35 1.4 4.1 29.3-37.1 1008 1900
2 (280/26) 4 x 35 1.4 4.4 32.5-41.1 1344 2645
2 (280/26) 5 x 35 1.4 4.7 37.0-45.0 1680 2810
1 (400/26) 1 x 50 1.6 2.4 16.5-20.6 480 825
1 (400/26) 4 x 50 1.6 4.8 37.7-47.5 1920 3635
1 (400/26) 5 x 50 1.6 5.1 40.0-50.8 2400 4050
2/0 (356/24) 1 x 70 1.6 2.6 18.6-23.3 672 1090
2/0 (356/24) 4 x 70 1.6 5.2 42.7-54.0 2688 4830
3/0 (485/24) 1 x 95 1.8 2.8 20.8-26.0 912 1405
3/0 (485/24) 4 x 95 1.8 5.9 48.4-61.0 3648 6320
4/0 (614/24) 1x 120 1.8 3 22.8-28.6 1152 1746
4/0 (614/24) 4 x 120 1.8 6 53.0-66.0 4608 6830
300 MCM (765/24) 1 x 150 2 3.2 25.2-31.4 1440 1887
300 MCM (765/24) 4 x 150 2 6.4 58.0-73.0 5760 8320
350 MCM (944/24) 1 x 185 2.2 3.4 27.6-34.4 1776 2274
350 MCM (944/24) 4 x 185 2.2 6.8 64.0-80.0 7104 9800
500 MCM (1221/24) 1x 240 2.4 3.5 30.6-38.3 23.4 2956
500 MCM (1221/24) 4x 240 2.4 7.2 72.0-90.0 9216 12100
- 1 x 300 2.6 3.6 33.5-41.9 2880 3479
