欧共体工业缆
H05Z-K/H07Z-K

应用及描述

这些电缆用于交流电压高达1000伏或直流电压高达750V时,配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所(如政府大楼等)。此电缆燃烧时不产生腐蚀性气体,这一点对电气设备尤为重要。

标准及认证

<HAR> HD 22.9 S2, VDE-0282 第9部分, BS 7211, IEC 60754-2, EN 50267, VDE 0482-267,

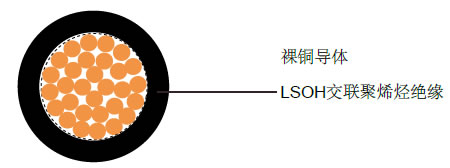

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 BS 6360 cl. 5, HD 383
- 交联聚烯烃EI5绝缘
- LSOH - 低烟无卤

技术特性

- 工作电压: 300/500v (H05Z-K), 450/750v (H07Z-K)
- 测试电压: 2500 V
- 动态弯曲半径: 8 x Ø
- 静态弯曲半径: 8 x Ø
- 应用时的工作温度: -15º C to +90º C
- 静态时可承受的温度: -40º C to +90º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km
- 烟密度遵循EN 50268 / IEC 61034
- 燃气腐蚀性遵循EN 50267-2-2, IEC 60754-2
- 阻燃测试遵循EN 50265-2-1, IEC 60332.1

H05Z-K/H07Z-K欧标工业电缆H05Z-K/H07Z-K欧标工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度 mm 标称外径 mm 标称铜的重量 kg/Km 标称电缆
重量 kg/Km
>H05Z-K
20(16/32) 1 x 0.5 0.6 2.3 4.8 9
18(24/32) 1 x 0.75 0.6 2.5 7.2 12.4
17(32/32) 1 x 1 0.6 2.6 9.6 15
H07Z-K
16(30/30) 1 x 1.5 0.7 3.5 14.4 24
14(50/30) 1 x 2.5 0.8 4 24 35
12(56/28) 1 x 4 0.8 4.8 38 51
10(84/28) 1 x 6 0.8 6 58 71
8(80/26) 1 x 10 1.0 6.7 96 118
6(128/26) 1 x 16 1.0 8.2 154 180
4(200/26) 1 x 25 1.2 10.2 240 278
2(280/26) 1 x 35 1.2 11.5 336 375
1(400/26) 1 x 50 1.4 13.6 480 560
2/0(356/24) 1 x 70 1.4 16 672 780
3/0(485/24) 1 x 95 1.6 18.4 912 952
4/0(614/24) 1 x 120 1.6 20.3 1152 1200
300 MCM (765/24) 1 x 150 1.8 22.7 1440 1505
350 MCM (944/24) 1 x 185 2.0 25.3 1776 1845
500MCM(1225/24) 1 x 240 2.2 28.3 2304 2400
