欧共体工业缆
H05BQ-F/H07BQ-F(NGMH11YÖ)

应用及描述

这些电缆用于中型机械压力，干燥，或潮湿的地方，如用于农业和商业设备的连接，用于连接加热器，该电缆也可用于电器连接，如钻头，手持式圆锯以及建筑工地及制冷设备。 H07BQ- F通常用于农业，建筑工地，船坞和制冷设备。PUR护套增加了电缆的耐磨损，抗痕，耐撕裂特性，而且耐油，汽油，水，臭氧，紫外线辐射，水解和微生物等。欧洲国家吧该电缆命名为NGMH11YÖ。

标准及认证

<HAR> HD22.10 S1, VDE-0282 Part-10, CEI 20-19 p.10, IEC 60245-4,

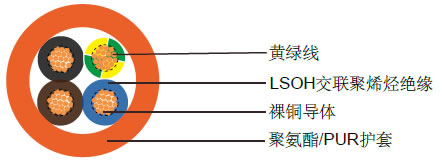

电缆结构

- 柔软的裸铜或镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228/HD383 Cl-5
- 橡胶绝缘E16类， 遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308
- 线芯外可选择性绕包带
- 黄绿接地线在绕包层外
- 橘黄色PUR外护套TMPU

技术特性

- 工作电压: 300/500 V(H05BQ-F), 450/750 V(H07BQ-F)
- 测试电压: 2000 V(H05BQ-F), 2500 V(H07BQ-F}
- 动态弯曲半径: 5 x Ø
- 固定安装弯曲半径: 3 x Ø
- 应用时的工作温度: -40º C to +80º C
- 固定安装温度: -50º C to +90º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

电缆参数

线规	芯数 x 导体截面积# x mm²	标称绝缘厚度mm	标称护套厚度mm	标称外径mm	标称铜的重量kg/Km	标称电缆重量kg/Km
H05BQ-F
18(24/32)	2 x 0.75	0.6	0.8	5.7 - 7.4	14.4	52
18(24/32)	3 x 0.75	0.6	0.9	6.2 - 8.1	21.6	63
18(24/32)	4 x 0.75	0.6	0.9	6.8 - 8.8	29	80
18(24/32)	5 x 0.75	0.6	1.0	7.6 - 9.9	36	96
17(32/32)	2 x 1	0.6	0.9	6.1 - 8.0	19.2	59
17(32/32)	3 x 1	0.6	0.9	6.5 - 8.5	29	71
17(32/32)	4 x 1	0.6	0.9	7.1 - 9.3	38.4	89
17(32/32)	5 x 1	0.6	1.0	8.0 - 10.3	48	112
H07BQ-F
16(30/30)	2 x 1.5	0.8	1.0	7.6 - 9.8	29	92
16(30/30)	3 x 1.5	0.8	1.0	8.0 - 10.4	43	109
16(30/30)	4 x 1.5	0.8	1.1	9.0 - 11.6	58	145
16(30/30)	5 x 1.5	0.8	1.1	9.8 - 12.7	72	169
14(50/30)	2 x 2.5	0.9	1.1	9.0 - 11.6	101	121
14(50/30)	3 x 2.5	0.9	1.1	9.6 - 12.4	173	164
14(50/30)	4 x 2.5	0.9	1.2	10.7 - 13.8	48	207
14(50/30)	5 x 2.5	0.9	1.3	11.9 - 15.3	72	262
12(56/28)	2 x 4	1.0	1.2	10.6 - 13.7	96	194
12(56/28)	3 x 4	1.0	1.2	11.3 - 14.5	120	224
12(56/28)	4 x 4	1.0	1.3	12.7 - 16.2	77	327
12(56/28)	5 x 4	1.0	1.4	14.1 - 17.9	115	415
10(84/28)	2 x 6	1.0	1.3	11.8 - 15.1	154	311
10(84/28)	3 x 6	1.0	1.4	12.8 - 16.3	192	310
10(84/28)	4 x 6	1.0	1.5	14.2 - 18.1	115	310
10(84/28)	5 x 6	1.0	1.6	15.7 - 20.0	173	496
