H03VV-F/H03VVH2-F

应用及描述

这些电缆主要适用于对小家电和轻型家用电器的使用中,例如连接厨房用具,台灯,落地灯,吸尘器, 办公设备,收音机等,至于这些电缆适用设备的相关范围,他们是不允许用于烹饪或加热设备。截面小 于0.75平方毫米的电缆不适合在户外使用和工业或农业机械应用。在单相或三相系统中最大工作电压为 Uo/U 330/330 V, 在直流系统中最大工作电压为Uo/U 495/495 V.

标准及认证

CEI 20-20/5, CEI 20-35 (EN60332-1), CEI 20-52, CE低压73/23/EEC & 93/68/EEC指令.ROHS认证

电缆结构

- 柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
- PVC绝缘T12类,遵循VDE-0281第一部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- PVC外护套TM2

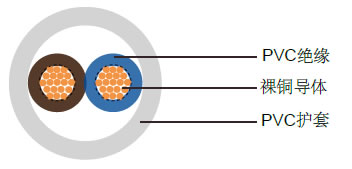

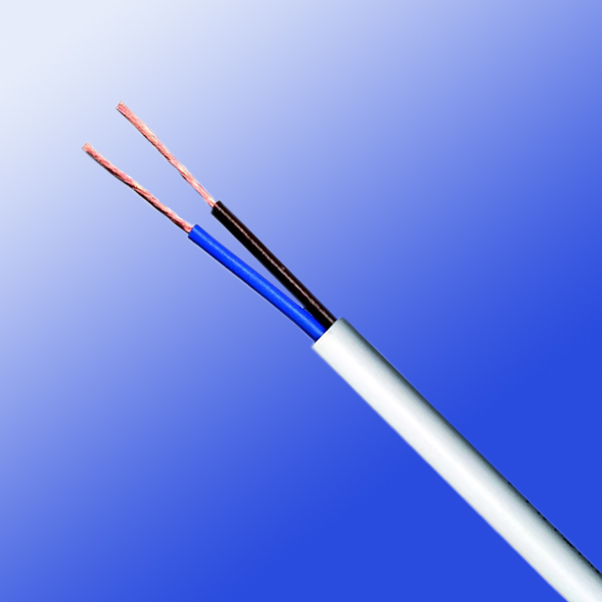

H03VV-F工业电缆            H03VV-F工业电缆

技术特性

- 工作电压: 300/300 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

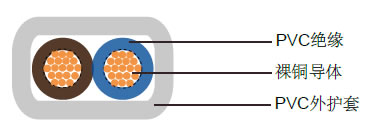

H03VVH2-F工业电缆         H03VVH2-F工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度mm 标称护套厚度mm 标称外径mm 标称铜的
重量kg/Km
标称电缆
重量kg/Km
H03VV-F
20(16/32) 2 x 0.50 0.5 0.6 5 9.6 38
20(16/32) 3 x 0.50 0.5 0.6 5.4 14.4 45
20(16/32) 4 x 0.50 0.5 0.6 5.8 19.2 55
18(24/32) 2 x 0.75 0.5 0.6 5.5 14.4 46
18(24/32) 3 x 0.75 0.5 0.6 6 21.6 59
18(24/32) 4 x 0.75 0.5 0.6 6.5 28.8 72
18(24/32) 5 x 0.75 0.5 0.6 7.1 36.0 87
H03VVH2-F
20(16/32) 2 x 0.50 0.5 0.6 3.2 x 5.2 9.7 32
18(24/32) 2 x 0.75 0.5 0.6 3.4 x 5.6 14.4 35
