H00V-D

应用及描述

这些非常柔软的电缆主要用于便携设备和短路情况下的接地连接。可作为保护线应用于铁路系统的现场高压维修,交流电系统,传输和分配网络中。正因为如此,这些被指定义为安全电缆。具有低重量,高柔韧性,宽工作温度范围,耐高温的特性。其聚氯乙烯护套可抵御外界的机械压力和化学腐蚀,保障了电缆必要功能的实现。

标准及认证

<HAR> EN61138, VDE-0283 第3部分, DIN 46438 & DIN 46440, CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

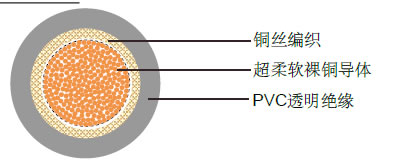

电缆结构

- 多股超柔软裸铜导体
- 遵循DIN VDE 0295, BS 6360, IEC 60228, HD 383
- 铜丝编织(ESUY类)
- 透明PVC TM2护套
- 强耐压力
- 火化测试 6, 4 & 2 线规: 5000V
- 火化测试 1 & 2/0 线规: 6000V
- 火化测试 3/0 - 500 MCM: 8000V

技术特性

- 工作电压: N/A - 仅接地使用时
- 测试电压: 2000 V
- 最小弯曲半径: 12.0 x Ø
- 工作温度范围: -5º C to +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

H00V-D工业电缆

电缆参数

>H00V-D (ESEU 类)

线规 芯数 x 导体截面积
# x mm²
标称外径 mm 标称铜的
重量 kg/Km
标称电缆
重量 kg/Km
6(4200/41) 1 x 16 9.1 194 230
4(3192/38) 1 x 25 10.5 280 335
2(4480/38) 1 x 35 12.5 415 475
1(6383/38) 1 x 50 14.2 585 670
2/0(8918/38) 1 x 70 16.8 820 905
3/0(12100/38) 1 x 95 19.8 1090 1220
4/0(15300/38) 1 x 120 21.5 1360 1505
300MCM(19152/38) 1 x 150 24 1650 1940
350MCM(23580/38) 1 x 185 27.6 2150 2390
500MCM(30600/38) 1 x 240 31 2750 3090

H00V-D (ESY 类)

线规 芯数 x 导体截面积
# x mm²
标称外径 mm 标称铜的
重量 kg/Km
标称电缆
重量 kg/Km
6(525/32) 1 x 16 8.5 155 185
4(798/32) 1 x 25 10.0 240 270
2(1120/32) 1 x 35 12.5 336 390
1(1617/32) 1 x 50 14.0 480 575
2/0(2254/32) 1 x 70 17.2 672 810
3/0(3087/32) 1 x 95 19.5 912 1080
4/0(3822/32) 1 x 120 22.8 1152 1320
300MCM(4802/32) 1 x 150 25.4 1440 1680
