欧共体工业缆
(H)03Z1Z1-F/(H)05Z1Z1-F
应用及描述
这些电缆低烟无卤适用于火灾条件下需要低烟和无卤的环境中。可用于厨房和办公室，室内潮湿环境的设备（例如：洗衣机，干衣机和冰箱）。在电缆不接触热部件或热辐射的条件下，也适用于烹饪和取暖的设备。不适用于高温环境（如照明设备），不能用于建筑物外，工业或农业建筑，电力工具连接。
标准及认证
<HAR> HD21.14 S1, VDE-0281 Part-14, VDE 0482-332-1-2, CEI 20-20/14, CEI 20-35 (EN60332-1), CEI 20-37 (EN50267), EN50363,

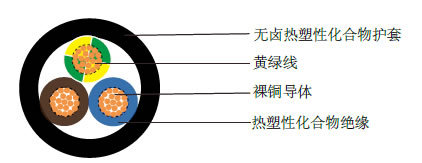

电缆结构
- 多股柔软裸铜导体
- 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5, HD 383
- 热塑性混合物TI6绝缘
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- 无卤热塑性混合物TM7护套- 黑色/白色
技术特性
- 工作电压: 300/300 V(H03Z1Z1-F), 300/500 V(H05Z1Z1-F)
- 测试电压: 2000 V(H03Z1Z1-F), 2500 V(H05Z1Z1-F)
- 动态弯曲半径: 7.5 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -5º C to +70º C
- 固定安装温度: -40º C to +70º C
- 短路时可达到的温度: +160º C
- 绝缘电阻: 20 MΩ x km
- 烟密度EN 50268 / IEC 61034
- 燃气腐蚀性遵循EN 50267-2-2, IEC 60754-2
- 阻燃测试遵循EN 50265-2-1, IEC 60332.1
电缆参数
| 线规 | 芯数 x 导体截面积 # x mm² |
标称绝缘厚度mm | 标称护套厚度mm | 标称外径 mm | 标称铜的 重量kg/Km |
标称电缆 重量kg/Km |
|---|---|---|---|---|---|---|
| (H)03 Z1Z1-F | ||||||
| 20(16/32) | 2 x 0. 5 | 0.5 | 0.6 | 5.0 | 9.6 | 39 |
| 20(16/32) | 3 x 0. 5 | 0.5 | 0.6 | 5.3 | 14.4 | 46 |
| 20(16/32) | 4 x 0. 5 | 0.5 | 0.6 | 5.8 | 19.2 | 56 |
| 18(24/32) | 2 x 0.75 | 0.5 | 0.6 | 5.4 | 14.4 | 47 |
| 18(24/32) | 3 x 0.75 | 0.5 | 0.6 | 5.7 | 21.6 | 55 |
| 18(24/32) | 4 x 0.75 | 0.5 | 0.6 | 6.3 | 29.0 | 69 |
| (H)05 Z1Z1-F | ||||||
| 18(24/32) | 2 x 0.75 | 0.6 | 0.8 | 6.2 | 14.4 | 58 |
| 18(24/32) | 3 x 0.75 | 0..7 | 0.8 | 6.6 | 21.6 | 68 |
| 18(24/32) | 4 x 0.75 | 0.8 | 0.8 | 7.1 | 29 | 81 |
| 18(24/32) | 5 x 0.75 | 0.8 | 0.9 | 8 | 36 | 102 |
| 17(32/32) | 2 x 1 | 0.6 | 0.8 | 6.6 | 19 | 67 |
| 17(32/32) | 3 x 1 | 0.8 | 0.8 | 6.9 | 29 | 81 |
| 17(32/32) | 4 x 1 | 0.8 | 0.9 | 7.7 | 38 | 101 |
| 17(32/32) | 5 x 1 | 0.8 | 0.9 | 8.4 | 48 | 107 |
| 16(30/30) | 2 x 1.5 | 0..7 | 0.8 | 7.4 | 29 | 87 |
| 16(30/30) | 3 x 1.5 | 0.8 | 0.9 | 8.1 | 43 | 109 |
| 16(30/30) | 4 x 1.5 | 0.8 | 1.0 | 9 | 58 | 117 |
| 16(30/30) | 5 x 1.5 | 0.8 | 1.1 | 10 | 72 | 169 |
| 14(50/30) | 2 x 2.5 | 0.8 | 1.0 | 9.3 | 48 | 138 |
| 14(50/30) | 3 x 2.5 | 1.0 | 1.1 | 10.1 | 72 | 172 |
| 14(50/30) | 4 x 2.5 | 1.0 | 1.1 | 11 | 96 | 210 |
| 14(50/30) | 5 x 2.5 | 1.0 | 1.2 | 12.3 | 120 | 260 |
| 12(56/28) | 2 x 4 | 0.8 | 1.1 | 10.6 | 76.8 | 190 |
| 12(56/28) | 3 x 4 | 1.0 | 1.2 | 11.5 | 115.2 | 242 |
| 12(56/28) | 4 x 4 | 1.0 | 1.4 | 12.5 | 153.6 | 298 |
| 12(56/28) | 5 x 4 | 1.0 | 1.4 | 14.1 | 192 | 371 |
