YY LSZH控制软电缆

应用及描述

YY低烟无卤控制软电缆，适用于室内干燥和潮湿的环境或在有紫外线防护，允许的工作温度范围内的室外电气装置，在机床制造，工程，电站，暖气和空调装置，制冷和数据处理装置中作为测量，传感和控制电缆。在有保护条件下可户外使用，或用于室内干燥或潮湿的环境。

标准及认证

BS6500, VDE0250, IEC 60332-3, IEC 60754-1

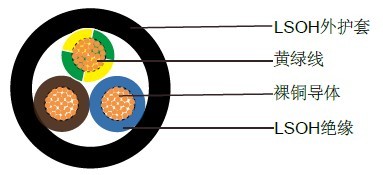

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5
- LSOH绝缘
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- LSOH外护套

技术特性

- 工作电压: 300/500 V
- 测试电压: 3000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -5º C ～ +85º C
- 静态时可承受的温度: -35º C ～ +85º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.3
- 绝缘电阻: 20 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	标称外径 mm	标称铜的重量kg/ km	标称电缆重量 kg/km
20(16/32)	2 x 0.5	4.8	9.6	40
20(16/32)	3 x 0.5	5.1	14.4	47
20(16/32)	4 x 0.5	5.7	19.2	57
20(16/32)	5 G 0.5	6.2	24.0	66
20(16/32)	7 G 0.5	7.1	33.6	85
20(16/32)	12 G 0.5	8.9	58.0	133
18(24/32)	2 x 0.75	5.4	14.4	50
18(24/32)	3 x 0.75	5.7	21.6	60
18(24/32)	4 x 0.75	6.2	28.8	73
18(24/32)	5 x 0.75	6.7	36.0	88
18(24/32)	7 x 0.75	7.7	50.0	109
18(24/32)	9 G 0.75	9.4	65.0	162
18(24/32)	12 G 0.75	9.9	86.0	190
18(24/32)	18 G 0.75	11.7	130.0	268
18(24/32)	25 G 0.75	13.8	180.0	374
17(32/32)	2 x 1.0	5.7	19.2	57
17(32/32)	3 x 1.0	6.0	28.8	73
17(32/32)	4 x 1.0	6.5	38.4	85
17(32/32)	5 G 1.0	7.1	48.0	105
17(32/32)	7 G 1.0	8.3	67.0	131
17(32/32)	8 G 1.0	9.5	77.0	146
17(32/32)	12 G 1.0	10.5	115.0	220
17(32/32)	14 G 1.0	11.2	134.0	249
17(32/32)	18 G 1.0	12.7	173.0	315
17(32/32)	25 G 1.0	14.7	240.0	449
17(32/32)	41 G 1.0	18.8	394.0	698
16(30/30)	2 x 1.5	6.3	29.0	77
16(30/30)	3 x 1.5	6.7	43.0	95
16(30/30)	4 G 1.5	7.2	58.0	117
16(30/30)	5 G 1.5	8.1	72.0	144
16(30/30)	7 G 1.5	9.9	101.0	183
16(30/30)	8 G 1.5	10.6	115.0	205
16(30/30)	9 G 1.5	11.4	130.0	220
16(30/30)	12 G 1.5	12.0	173.0	307
16(30/30)	14 G 1.5	12.6	202.0	349
16(30/30)	18 G 1.5	14.4	259.0	465
16(30/30)	25 G 1.5	16.9	360.0	655
16(30/30)	34 G 1.5	22.0	490.0	945
14(30/50)	2 x 2.5	7.5	48.0	123
14(30/50)	3 G 2.5	8.1	72.0	152
14(30/50)	4 G 2.5	8.9	96.0	192
14(30/50)	5 G 2.5	10.0	120.0	243
14(30/50)	7 G 2.5	12.3	168.0	310
14(30/50)	12 G 2.5	14.8	288.0	524
12(56/28)	4 G 4	10.8	154.0	299
12(56/28)	5 G 4	12.1	192.0	363
12(56/28)	7 G 4	14.9	269.0	488
10(84/28)	4 G 6	13.0	230.0	480
10(84/28)	5 G 6	14.1	288.0	583
10(84/28)	7 G 6	17.5	404.0	782
