德标工业缆
YY 控制电缆

应用及描述

YY控制电缆主要用作连接线，在机床制造，厂房工程及装配生产线中用做衡量，检测和控制电缆，以满足严格的生产安全要求。适用于固定安装或应用于非动力控制的无限制的流动性程序中，也可安装于非拉伸载荷的干燥和潮湿的环境中;不允许户外安装。

标准及认证

BS6500, VDE0250

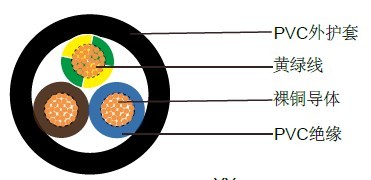

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5
- PVC绝缘Y12类
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- PVC外护套YM2类

技术特性

- 工作电压: 300/500 V
- 测试电压: 3000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -35º C ～ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

YY德国VDE标准工业电缆YY德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm² 		标称外径
mm 		标称铜的重量
kg/km
20(16/32) 2 x 0.50 4.7 32
18(24/32) 2 x 0.75 5.1 39
17(32/32) 2 x 1.00 5.3 49
16(30/30) 2 x 1.50 6.2 61
14(30/50) 2 x 2.50 7.3 92
20(16/32) 3 x 0.50 5.1 39
18(24/32) 3 x 0.75 5.4 50
17(32/32) 3 x 1.00 5.6 60
16(30/30) 3 x 1.50 6.5 79
14(30/50) 3 x 2.50 7.7 119
12(56/28) 3 x 4.00 9.3 176
10(84/28) 3 x 6.00 11.0 255
8(80/26) 3 x 10.00 14.0 411
6(128/26) 3 x 16.00 18.2 653
20(16/32) 4 x 0.50 5.4 46
18(24/32) 4 x 0.75 5.9 59
17(32/32) 4 x 1.00 6.5 69
16(30/30) 4 x 1.50 7.4 92
14(30/50) 4 x 2.50 8.5 148
12(56/28) 4 x 4.00 10.2 219
10(84/28) 4 x 6.00 12.3 323
8(80/26) 4 x 10.00 15.0 513
6(128/26) 4 x 16.00 19.2 844
4(200/26) 4 x 25.00 23.0 1252
20(16/32) 5 x 0.50 6.2 57
18(24/32) 5 x 0.75 6.7 68
17(32/32) 5 x 1.00 6.9 83
16(30/30) 5 x 1.50 7.9 109
14(30/50) 5 x 2.50 9.7 180
12(56/28) 5 x 4.00 11.6 269
10(84/28) 5 x 6.00 13.5 391
8(80/26) 5 x 10.00 17.1 650
6(128/26) 5 x 16.00 21.3 1012
4(200/26) 5 x 25.00 25.8 1548
2(280/26) 5 x 35.00 29.5 2029
18(24/32) 6 x 0.75 6.9 81
17(32/32) 6 x 1.00 7.0 101
20(16/32) 7 x 0.50 6.6 70
18(24/32) 7 x 0.75 7.1 90
17(32/32) 7 x 1.00 7.5 104
16(30/30) 7 x 1.50 9.0 147
14(30/50) 7 x 2.50 10.1 232
18(24/32) 8 x 0.75 7.4 100
17(32/32) 8 x 1.00 8.0 120
16(30/30) 8 x 1.50 9.5 169
20(16/32) 12 x 0.50 8.6 110
18(24/32) 12 x 0.75 9.4 146
17(32/32) 12 x 1.00 9.9 174
16(30/30) 12 x 1.50 11.6 237
14(30/50) 12 x 2.50 13.9 377
18(24/32) 18 x 0.75 11.1 211
17(32/32) 18 x 1.00 11.7 252
16(30/30) 18 x 1.50 13.7 347
14(30/50) 18 x 2.50 17.1 575
18(24/32) 25 x 0.75 13.4 289
16(30/30) 25 x 1.50 16.9 490
17(32/32) 34 x 1.00 16.3 477
17(32/32) 41 x 1.00 17.7 566
18(24/32) 42 x 0.75 16.0 461
17(32/32) 50 x 1.00 19.1 682
18(24/32) 61 x 0.75 19.8 673
18(24/32) 65 x 0.75 20.7 774
