SY钢丝编织电缆

应用及描述

SY钢丝编织电缆应用广泛，包括建筑及建造（通常在机场），铁路和交通基础设施，输电，配电和电力网络，以及自动化和过程控制。 SY电缆作为内部连接线用于信号设备和控制设备的测量，控制或调控。这种编织控制电缆经常用于计组装生产线，输送机，计算机单元和机床制造中。 SY电缆柔软的结构使其成为固定和移动设备连接线的绝佳选择， 也适用于需要固定安装的项目中。在有保护的条件下（如避免阳光直射），此电缆可用于室外安装，而且很适用于在干燥或潮湿的室内的环境中。

标准及认证

BS6500, VDE0250

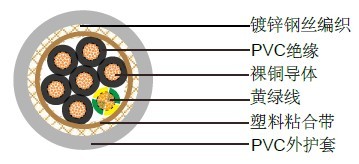

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘Y12类
- 黑色绝缘，白色数字标注
- 黄绿接地线（三芯及三芯以上）
- PVC内衬YM2类
- 镀锌钢丝铠装
- 透明PVC外护套YM2类

技术特性

- 工作电压: 300/500 V
- 测试电压: 3000 V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -15º C ～ +70º C
- 静态时可承受的温度: -35º C ～ +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.3
- 绝缘电阻: 20 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	内衬外直径 mm	编织外直径 mm	标称外径 mm	线缆重量 kg/km
20(16/32)	2 x 0.5	5.5	6.5	8.3	91
20(16/32)	3 x 0.5	5.7	6.7	8.6	99
20(16/32)	4 x 0.5	6.2	7.2	9.1	113
20(16/32)	5 x 0.5	6.7	7.7	9.7	129
20(16/32)	7 x 0.5	7.3	8.3	10.3	150
20(16/32)	12 x 0.5	9.7	10.7	12.4	214
20(16/32)	18 x 0.5	11.2	12.4	14.3	298
20(16/32)	25 x 0.5	13.7	14.9	16.8	400
20(16/32)	30 x 0.5	14.2	15.4	17.7	454
20(16/32)	35 x 0.5	15.9	17.1	19.9	585
20(16/32)	41 x 0.5	17.5	18.7	21.5	671
20(16/32)	50 x 0.5	18.4	19.6	21.9	694
20(16/32)	60 x 0.5	20.0	21.2	24.2	895
18(24/32)	2 x 0.75	6.1	7.1	9.0	85
18(24/32)	3 x 0.75	6.4	7.4	9.3	116
18(24/32)	4 x 0.75	6.9	7.9	9.8	133
18(24/32)	5 x 0.75	7.6	8.6	10.5	155
18(24/32)	7 x 0.75	8.3	9.3	11.2	182
18(24/32)	12 x 0.75	10.8	11.8	13.7	266
18(24/32)	18 x 0.75	13.1	14.3	16.2	388
18(24/32)	25 x 0.75	15.6	16.8	19.1	521
18(24/32)	30 x 0.75	16.1	17.3	19.6	572
18(24/32)	35 x 0.75	17.9	19.1	21.4	684
18(24/32)	50 x 0.75	20.9	22.1	24.8	909
18(24/32)	60 x 0.75	22.3	23.8	26.4	1050
17(32/32)	2 x 1.0	6.3	7.3	9.3	101
17(32/32)	3 x 1.0	6.6	7.6	9.5	126
17(32/32)	4 x 1.0	7.2	8.2	10.1	146
17(32/32)	5 x 1.0	7.9	8.9	10.8	171
17(32/32)	7 x 1.0	8.6	9.6	11.5	203
17(32/32)	12 x 1.0	11.2	12.4	14.3	314
17(32/32)	18 x 1.0	13.6	14.8	16.7	441
17(32/32)	25 x 1.0	16.2	17.4	19.7	594
17(32/32)	30 x 1.0	16.8	18.0	20.3	658
17(32/32)	35 x 1.0	18.6	19.8	22.1	786
17(32/32)	50 x 1.0	21.8	23.3	25.9	1070
17(32/32)	60 x 1.0	23.6	25.1	27.7	1240
16(30/30)	2 x 1.5	6.8	7.8	9.8	114
16(30/30)	3 x 1.5	7.2	8.2	10.1	145
16(30/30)	4 x 1.5	7.9	8.9	10.8	171
16(30/30)	5 x 1.5	8.7	9.7	11.6	202
16(30/30)	7 x 1.5	9.5	10.5	12.4	242
16(30/30)	12 x 1.5	12.8	14.0	15.9	394
16(30/30)	18 x 1.5	15.1	16.3	18.6	553
16(30/30)	25 x 1.5	18.4	19.6	21.9	746
16(30/30)	30 x 1.5	19.1	20.3	23.0	850
16(30/30)	35 x 1.5	20.7	21.9	24.6	990
16(30/30)	50 x 1.5	24.7	26.2	29.2	1380
16(30/30)	60 x 1.5	26.3	27.8	30.8	1570
14(30/50)	2 x 2.5	8.0	9.0	11.0	143
14(30/50)	3 x 2.5	8.5	9.5	11.4	193
14(30/50)	4 x 2.5	9.4	10.4	12.3	232
14(30/50)	5 x 2.5	10.3	11.3	13.2	277
14(30/50)	7 x 2.5	11.3	12.5	14.4	353
14(30/50)	12 x 2.5	15.3	16.5	18.8	575
14(30/50)	18 x 2.5	18.5	19.7	22.0	818
14(30/50)	25 x 2.5	22.1	23.6	26.2	1130
14(30/50)	30 x 2.5	23.4	24.9	27.5	1290
14(30/50)	35 x 2.5	25.3	26.8	29.8	1540
14(30/50)	50 x 2.5	29.8	31.3	34.7	2060
14(30/50)	60 x 2.5	31.7	33.2	36.6	2350
12(56/28)	2 x 4.0	10.8	11.8	13.8	240
12(56/28)	3 x 4.0	11.5	12.8	14.8	312
12(56/28)	4 x 4.0	12.7	13.9	15.8	384
12(56/28)	5 x 4.0	14.0	15.2	17.5	478
12(56/28)	7 x 4.0	15.3	16.5	18.8	587
10(84/28)	2 x 6.0	12.2	13.4	15.4	316
10(84/28)	3 x 6.0	13.0	14.2	16.2	407
10(84/28)	4 x 6.0	14.4	15.6	17.9	508
10(84/28)	5 x 6.0	15.9	17.1	19.4	617
10(84/28)	7 x 6.0	17.9	19.1	21.4	789
8(80/26)	2 x 10.0	15.3	16.5	18.9	467
8(80/26)	3 x 10.0	16.5	17.7	20.1	621
8(80/26)	4 x 10.0	18.4	19.6	21.9	779
8(80/26)	5 x 10.0	20.4	21.6	24.3	978
8(80/26)	7 x 10.0	22.4	23.9	26.5	1250
6(128/26)	3 x 16.0	19.7	20.8	23.8	857
6(128/26)	4 x 16.0	21.4	22.7	25.5	1040
6(128/26)	5 x 16.0	24.1	25.4	28.6	1300
4(200/26)	3 x 25.0	21.4	22.7	25.5	1110
4(200/26)	4 x 25.0	23.8	25.1	27.2	1350
4(200/26)	5 x 25.0	26.4	27.7	31.3	1740
4(200/26)	5 x 35.0	-	-	36	3185
