NYM-J/NYM-O

应用及描述

NYM是适用于工业和家庭应用。可用于干燥和潮湿开阔地区,也可安装于石灰灰,墙面和混凝土下,但不能在紧实的混凝土中铺设。在避免阳光直射的条件下也可户外应用。

标准及认证

DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

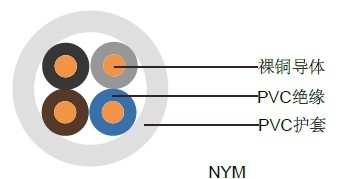

电缆结构

- 实心或多股裸铜导体
- 遵循DIN VDE 0295 cl.1/cl.2, BS 6360 cl.1/cl.2,IEC 60228 cl.1/cl.2
- PVC绝缘TI1类,遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN VDE 0293-308
- 超柔软PVC外护套TM1类, 遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: +5º C ~ +70º C
- 固定安装温度: - 40º C ~ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km

NYM-J/NYM-O德国VDE标准工业电缆NYM-J/NYM-O德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称绝缘
厚度
mm
标称护套
厚度
mm
标称外径
mm
标称铜的重量
kg/km
标称电缆重量
kg/km
16(实心) 1X1.5 0.6 1.4 5.4 14.4 40
16(实心) 2 X1.5 0.6 1.4 8.7 29 170
16(实心) 3 X1.5 0.6 1.4 9.1 43 135
16(实心) 4 X1.5 0.6 1.4 9.8 58 160
16(实心) 5 X1.5 0.6 1.4 10.3 72 190
16(实心) 7 X1.5 0.6 1.4 11.5 101 235
16(实心) 10 X1.5 0.6 1.4 13.8 144 330
16(实心) 12 X1.5 0.6 1.4 14.4 173 405
14(实心) 1 X2.5 0.7 1.4 6 24 70
14(实心) 3 X2.5 0.7 1.4 10.4 72 190
14(实心) 4 X2.5 0.7 1.4 11.3 96 230
14(实心) 5 X2.5 0.7 1.4 12 120 270
14(实心) 7 X2.5 0.7 1.6 13.2 168 342
12(实心) 1X4 0.8 1.6 6.6 38 80
12(实心) 3 X4 0.8 1.6 12 115 258
12(实心) 4 X4 0.8 1.6 13 154 330
12(实心) 5 X4 0.8 1.6 14.5 192 410
10(实心) 1X6 0.8 1.6 7.2 58 105
10(实心) 3 X6 0.8 1.6 13 173 320
10(实心) 4 X6 0.8 1.6 15.1 230 460
10(实心) 5 X6 0.8 1.6 16.1 288 540
8(实心) 1X10 1.0 1.6 8.4 96 155
8(实心) 4 X10 1.0 1.6 17.6 384 680
8(实心) 5 X10 1.0 1.6 19.2 480 850
6(7/14) 1X16 1.2 1.8 9.9 154 230
6(7/14) 4 X16 1.2 1.8 21.3 614 1048
6(7/14) 5 X16 1.2 1.8 23.4 768 1280
4(7/12) 1x25 1.4 2.0 12 240 325
4(7/12) 4X25 1.4 2.0 25.8 960 1649
4(7/12) 5 X25 1.4 2.0 28.7 1200 1970
2(7/10) 4X35 1.4 2.0 28.5 1344 2000
