德标工业缆
NYCWY

应用及描述

NYCWY电缆通常用于电力供应，很适用于地下敷设，特别是在用户网络，电站，控制电冲和测试数据系统中。总体而言，此电缆适合用于需要电气和机械保护的地方，可安装在露天，地下，水中，室内和电缆管道中。波纹同心导体（CW）可用作中性，保护或接地线。同时，也可用
作接地保护的屏蔽层。其特殊的波纹同心导体结构，可以在不削减人和导体的情况下，可能与更多的电缆接头连接，因此也保障了电缆良好的运行。

标准及认证

VDE0276- 603, CENELEC HD603 S1, IEC 60502

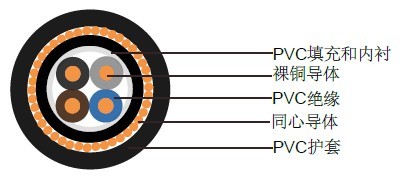

电缆结构

- 裸铜导体 实心或多股, 导体类型
10-16 mm² 圆形实心导体(re).
10-25 mm², 多股圆形(rm),
35-240 mm², 多股扇形导体(sm)
- 遵循DIN VDE 0295 cl.1/cl.2, BS 6360 cl.1, IEC 60228，HD 383
- PVC绝缘DIV4类，遵循HD 603.1
- 色彩编码遵循DIN VDE 0293-308, 0276- 603/HD 186
- PVC内衬
- 同心导体: 波纹形铜丝和螺旋铜带
- PVC外护套DMV5，遵循HD 603.1

技术特性

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 动态弯曲半径: 15 x Ø
- 静态弯曲半径: 12 x Ø
- 应用时的工作温度: -5º C ～ +50º C
- 固定安装温度: - 40º C ～ +70º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >100 MΩ x km

电缆参数

线规	芯数 x 导体 截面积 # x mm²	导体类型	标称外径 mm	标称铜的重量 kg/km	标称电缆重量 kg/km
8	2 x 10.0	re / 10.0	19	312	650
6	2 x 16.0	re / 16.0	21.5	489	850
4	2 x 25.0	rm / 25.0	24.5	763	1210
8	3 x 10.0	re / 10.0	19.5	408	730
6	3 x 16.0	re / 16.0	22	643	1000
4	3 x 25.0	rm / 16.0	26	902	1550
4	3 x 25.0	rm / 25.0	26	1003	1600
2	3 x 35.0	sm / 35.0	27.5	1402	1850
2	3 x 35.0	sm / 16.0	27	1190	1750
1	3 x 50.0	sm / 50.0	29.5	2000	2450
1	3 x 50.0	sm / 25.0	29	1723	2250
2/0	3 x 70.0	sm / 70.0	34	2796	3350
2/0	3 x 70.0	sm / 35.0	33	2410	2950
3/0	3 x 95.0	sm / 95.0	38.5	3791	4550
3/0	3 x 95.0	sm / 50.0	38	3296	4100
4/0	3 x 120.0	sm / 70.0	41	4236	5050
4/0	3 x 120.0	sm / 120.0	42	4786	5550
300mcm	3 x 150.0	sm / 70.0	45	5100	6000
300mcm	3 x 150.0	sm / 150.0	46	5970	6900
350mcm	3 x 185.0	sm / 95.0	50	6383	7550
350mcm	3 x 185.0	sm / 185.0	51	7363	8500
500mcm	3 x 240.0	sm / 120.0	57	8242	9950
8	4 x 10.0	re / 10.0	20.5	504	890
6	4 x 16.0	re / 16.0	23.5	796	1250
4	4 x 25.0	rm / 16.0	28	1142	1800
2	4 x 35.0	sm / 16.0	29	1526	2050
1	4 x 50.0	sm / 25.0	33	2203	2700
2/0	4 x 70.0	sm / 35.0	37	3082	3750
3/0	4 x 95.0	sm / 50.0	43.5	4208	5000
4/0	4 x 120.0	sm / 70.0	47	5388	6350
300mcm	4 x 150.0	sm / 70.0	51	6540	7650
350mcm	4 x 185.0	sm / 95.0	56	8159	9350
500mcm	4 x 240.0	sm / 120.0	62.5	10546	11600
