  首页产品工业电缆

德标工业缆
N2XY

应用及描述

N2XY交联聚乙烯绝缘电力电缆是专用于额定电压0.6/1 kV和频率50赫兹的工业设施和城市网络分布中。适合室内固定安装，敷设于电缆管道中，电缆架或护栅上，直埋于沟壑，或在有保护的情况下用于户外。

标准及认证

VDE-0276-603, HD 603.1, IEC 60502, VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1,

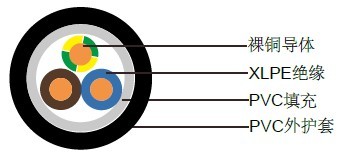

电缆结构

- 实心或多股裸铜导体
- 遵循DIN VDE 0295 cl.1/cl.2, BS 6360 cl.1/cl.2 and IEC 60228 cl.1/cl.2
- XLPE绝缘DIX3类，遵循VDE 0276-603/5G
- 色彩编码遵循DIN VDE 0293(HD 308)
- PVC填充
- PVC外护套DMV6 遵循HD 603.1

技术特性

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 15 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 固定安装温度: - 30º C ～ +70º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km

N2XY德国VDE标准工业电缆N2XY德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²		 导体类型 绝缘厚度
mm		 护套厚度
mm		 标称外径
mm		 铜的重量
kg/km		 标称电缆重量
kg/km
6 1x16 rm 0.7 1.8 11.0 144 230
4 1x25 rm 0.9 1.8 12.5 228 340
2 1x35 rm 0.9 1.8 13.5 317 445
1 1x50 rm 1.0 1,8 15.5 454 605
2/0 1x70 rm 1.1 1.8 17.0 656 800
3/0 1x95 rm 1.1 1.8 19.0 911 1065
4/0 1x120 rm 1.2 1.8 21.0 1147 1320
300mcm 1x150 rm 1.4 1.8 23.0 1415 1610
350mcm 1x185 rm 1.6 1.8 25.5 1770 1925
500mcm 1x240 rm 1.7 1.8 28.5 2327 2483
750mcm 1x300 rm 1.8 1.8 31.0 2887 3058
- 1x400 rm 2.0 1.9 35.0 3692 3887
- 1x500 rm 2.2 2.0 38.5 4725 4937
6 2x16 rm 0.7 1.8 19.5 294 645
4 2x25 rm 0.9 1.8 23.0 466 945
2 2x35 rm 0.9 2.0 25.5 646 1235
1 2x50 rm 1.0 2.0 29.0 924 1680
6 3x16 rm 0.7 1.8 20.5 441 805
4 3x25 rm 0.9 2.0 24.5 699 1220
2 3x35 rm 0.9 2.0 27.0 969 1575
1 3x50 sm 1.0 2.0 24.5 1387 1765
2/0 3x70 sm 1.1 2.0 28.0 1897 2350
3/0 3x95 sm 1.1 2.0 31.0 2631 3145
4/0 3x120 sm 1.2 2.0 34.0 3324 3915
300mcm 3x150 sm 1.4 2.2 37.0 4084 4820
350mcm 3x185 sm 1.6 2.2 42.0 5123 6045
500mcm 3x240 sm 1.7 2.6 47.5 6733 7885
12 3x4.0+2.5 re 0.7/0.7 1.8 13.5 135 328
10 3x6.0+4 re 0.7/0.7 1.8 15.0 205 445
8 3x10+6 re 0.7/0.7 1.8 17.0 338 611
6 3x16+10 re 0.7/0.7 1.8 20. 541 868
4 3x25+16 rm 0.9/0.7 2.0 27.0 846 1405
2 3x35+16 rm 0.9/0.7 2.0 29.5 1116 1765
1 3x50+25 sm/rm 1.0/0.9 2.0 28.5 1620 2075
2/0 3x70+35 sm/rm 1.1/0.9 2.0 33.0 2220 2650
3/0 3x95+50 sm/rm 1.1/1.0 2.2 36.5 3093 3615
4/0 3x120+70 sm/rm 1.2/1.1 2.2 39.0 3956 4690
300mcm 3x150+70 sm/rm 1.4/1.1 2.2 44.0 4716 5630
350mcm 3x185+95 sm/rm 1.6/1.1 2.6 48.5 6000 7150
500mcm 3x240+120 sm/rm 1.7/1.2 3.0 57.0 7841 9305
6 4x16 rm 0.7 1.8 22.0 588 985
4 4x25 rm 0.9 2.0 27.0 932 1500
2 4x35 rm 0.9 2.0 29.5 1292 1955
1 4x50 sm 1.0 2.0 28.5 1850 2320
2/0 4x70 sm 1.1 2.0 33.0 2530 3100
3/0 4x95 sm 1.1 2.2 36.5 3508 4180
4/0 4x120 sm 1.2 2.2 39.0 4433 5200
300mcm 4x150 sm 1.4 2.2 44.0 5446 6410
350mcm 4x185 sm 1.6 2.6 48.5 6831 8050
