德标工业缆
N2XFGY/ NA2XFGY

应用及描述

N2XFGY/ NA2XFGY可安装于室内，户外和地下，管道中，露天，水下或用于有机械保护或在安装和操作过程中的需要较高机械拉力的环境中，在符合技术标准的情况下也可用于在矿山电器厂，设备和矿井中，也可水平和垂直安装矿井，沼气池有高度差的地方。

标准及认证

IEC 60502-1, VDE 0276-603

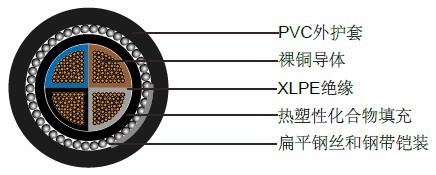

电缆结构

- 多股铜丝/铝丝铠装
- 遵循DIN VDE 0295 cl.2, IEC 60228 cl.2
- 交联聚乙烯2XI1类，遵循VDE 0276-603
- 色彩编码遵循DIN VDE 0293(HD 308)
- 热塑性化合物填充
- 扁平钢丝和钢带铠装
- PVC外护套DMV5类，遵循HD 603.1

技术特性

- 工作电压: 600/1000 V
- 测试电压: 3500 V
- 最小弯曲半径: 12 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 固定安装温度: - 30º C ～ +70º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km

N2XFGY/ NA2XFGY德国VDE标准工业电缆N2XFGY/ NA2XFGY德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²		 导体类型 标称外径
mm		 铜的重量
kg/km		 铜电缆的
重量
kg/km		 铝的重量
kg/km		 铝电缆
重量
kg/km
4 3x25 rm 25,5 720 1617 218 1149
2 3x35 rm 28,0 1008 2010 305 1354
1 3x50 sm 28,0 1440 2210 435 1309
2/0 3x70 sm 31,5 2016 2925 609 1628
3/0 3x95 sm 35,0 2736 3835 827 2023
4/0 3x120 sm 38,0 3456 4662 1044 2367
300mcm 3x150 sm 42,0 4320 5586 1305 2787
350mcm 3x185 sm 46,5 5328 6900 1610 3372
500mcm 3x240 sm 51,5 6912 8732 2088 4057
4 3x25+16 rm 26,5 874 1807 263 1230
2 3x35+16 rm 29,0 1162 2193 351 1426
1 3x50+25 sm 31,0 1680 2593 507 1534
2/0 3x70+35 sm 35,5 2352 3476 711 1958
3/0 3x95+50 sm 38,5 3216 4461 972 2350
4/0 3x120+70 sm 42,0 4128 5494 1247 2766
300mcm 3X150+70 sm 47,0 4992 6586 1508 3339
350mcm 3X185+95 sm 51,0 6240 8095 1886 3962
500mcm 3X240+120 sm 58,0 8064 10400 2436 4964
10 4x6 rm 18,0 230 753 70 603
8 4x10 rm 20,0 384 1006 116 755
6 4x16 rm 23,5 614 1374 186 910
4 4x25 rm 28,0 960 1946 290 1319
2 4x35 rm 30,5 1344 2447 406 1572
1 4x50 sm 31,0 1920 2780 580 1574
2/0 4x70 sm 35,0 2688 3729 812 1992
3/0 4x95 sm 38,5 3648 4870 1102 2440
4/0 4x120 sm 41,5 4608 5949 1392 2873
300mcm 4x150 sm 47,0 5760 7264 1740 3513
350mcm 4x185 sm 51,0 7104 8878 2148 4147
500mcm 4x240 sm 58,0 9216 11436 2784 5170
10 5x6 rm 19,5 288 837 88 686
8 5x10 rm 21,5 480 1170 145 857
6 5x16 rm 25,5 768 1628 233 1057
4 5x25 rm 30,0 1200 2325 363 1570
