德标工业缆
LiYY TP

应用及描述

LiYY TP适用于固定安装或灵活应用于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中。在工具制造和机械工业中的计算机系统，电子控制设备，办公室机器和的测量设备中常用作控制和信号电缆。 LiYY TP Li推荐用于需要狭小空间，较小外径及弯曲半径需求的地方，双绞的线对减少了电缆的内部串扰。在许多应用中，无需额外的屏蔽。此电缆不允许户外使用。

标准及认证

VDE 0812, VDE 0814,

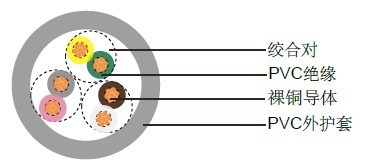

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘T12类，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100，但没有颜色重复
- 线芯对绞，线对总绞
- PVC外护套TM2类，遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ～ +80º C
- 静态时可承受的温度: -30º C ～ +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

LiYY TP德国VDE标准工业电缆LiYY TP德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²		 标称外径
mm		 铜的重量
kg/km		 线缆重量
kg/km
26(18/38) 2 x 2 x 0,14 4.9 5.4 25.5
26(18/38) 3 x 2 x 0.14 5 8 32
26(18/38) 4 x 2 x 0.14 5.4 10.7 38.5
26(18/38) 5 x 2 x 0.14 5.9 13.4 45.5
26(18/38) 6 x 2 x 0.14 6.3 16.1 51
26(18/38) 10 x 2 x 0.14 8.1 26.9 77.5
26(18/38) 12 x 2 x 0.14 8.4 32.3 94.5
26(18/38) 14 x 2 x 0.14 8.8 37.6 105.5
26(18/38) 16 x 2 x 0.14 9.3 43 110.5
26(18/38) 18 x 2 x 0.14 10.2 48.4 119.5
26(18/38) 25 x 2 x 0.14 11.7 67 180.5
26(18/38) 30 x 2 x 0.14 12.4 81 199.5
26(18/38) 50 x 2 x 0.14 16 134 387
24(14/34) 2 x 2 x 0.25 6.1 9.6 38
24(14/34) 3 x 2 x 0.25 6.3 14.4 48
24(14/34) 4 x 2 x 0.25 6.8 19.2 59
24(14/34) 6 x 2 x 0.25 8 28.8 80
24(14/34) 8 x 2 x 0.25 9.4 38.4 98
24(14/34) 10 x 2 x 0.25 10.5 48 115
22(7/30) 2 x 2 x 0.34 5.5 13 42
22(7/30) 3 x 2 x 0.34 6.7 19 51
22(7/30) 4 x 2 x 0.34 7.4 25 61
22(7/30) 8 x 2 x 0.34 8.1 37 119
22(7/30) 10 x 2 x 0.34 9.2 48 152
20(16/32) 2 x 2 x 0.50 8.1 19.2 72
20(16/32) 3 x 2 x 0.50 8.4 28.8 83
20(16/32) 4 x 2 x 0.50 8.7 38.4 115
20(16/32) 8 x 2 x 0.50 12.7 76.8 206
20(16/32) 10 x 2 x 0.50 13.7 96 247
18(24/32) 2 x 2 x 0.75 7.5 28 60
18(24/32) 3 x 2 x 0.75 8.4 43 74
18(24/32) 4 x 2 x 0.75 8.7 58 92
