LiYY

应用及描述

LiYY数据传输电缆是在VDE0812规范的基础上发展起来的一个完善种类。适用于固定安装或灵活应用于低机械应力,无机械拉力或荷载,非动力控制的可移动的干燥或潮湿的环境中。在工具制造和机械工业中的计算机系统,电子控制设备,办公室机器和的测量设备中常用作控制和信号电缆。LiYY推荐用于需要较小外径需求的地方。此电缆不允许户外使用。

标准及认证

VDE 0245, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

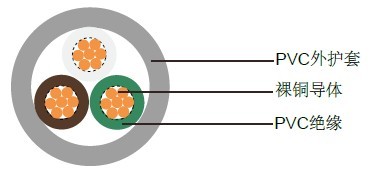

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘T12类,遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100,但没有颜色重复
- PVC外护套TM2类,遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 300/500 V
- 测试电压: 1200/2000 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -30º C ~ +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

LiYY德国VDE标准工业电缆LiYY德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
26(18/38) 2X0.14 3.2 2.7 13.0
26(18/38) 3X0.14 3.2 4.0 16.0
26(18/38) 4X0.14 3.5 5.4 19.0
26(18/38) 5X0.14 4.0 6.7 22.0
26(18/38) 6X0.14 4.3 8.1 25.0
26(18/38) 7X0.14 4.3 9.4 28.0
26(18/38) 8X0.14 4.6 10.7 35.0
26(18/38) 10X0.14 5.3 13.4 41.0
26(18/38) 12X0.14 5.6 16.1 48.0
26(18/38) 14X0.14 5.9 18.8 53.0
26(18/38) 16X0.14 6.2 21.5 59.0
26(18/38) 18X0.14 6.5 24.2 65.0
26(18/38) 20X0.14 6.5 26.9 70.0
26(18/38) 21X0.14 6.8 28.2 77.0
26(18/38) 24X0.14 7.6 32.3 87.0
26(18/38) 25X0,14 7.6 33.6 91.0
26(18/38) 27X0.14 7.7 36.3 97.0
26(18/38) 30X0.14 8.0 40.3 108.0
26(18/38) 32X0.14 8.2 43.0 114.0
26(18/38) 36X0.14 8.7 48.4 126.0
26(18/38) 40X0.14 9.5 54.0 139.0
26(18/38) 42X0.14 9.8 56.0 146.0
26(18/38) 44X0.14 10.3 59.0 153.0
26(18/38) 48X0.14 10.4 65.0 164.0
26(18/38) 52X0.14 10.7 70.0 173.0
26(18/38) 56X0.14 11.0 75.0 187.0
26(18/38) 61X0.14 11.3 82.0 204.0
26(18/38) 80X0.14 15.5 108.0 280.0
26(18/38) 100X0.14 18.1 135.0 370.0
24(14/34) 2X0.25 3.8 4.8 18.0
24(14/34) 3X0.25 3.9 7.2 22.0
24(14/34) 4X0.25 4.3 9.6 26.0
24(14/34) 5X0.25 4.8 12.0 30.0
24(14/34) 6X0.25 5.2 14.4 36.0
24(14/34) 7X0.25 5.2 16.8 42.0
24(14/34) 8X0.25 5.7 19.2 49.0
24(14/34) 10X0.25 6.4 24.0 57.0
24(14/34) 12X0.25 6.7 28.8 66.0
24(14/34) 14X0.25 7.1 33.6 75.0
24(14/34) 16X0.25 7.5 38.4 84.0
24(14/34) 18X0.25 7.9 43.2 72.0
24(14/34) 19X0.25 8.4 46.0 84.0
24(14/34) 20X0.25 9.1 48.0 101.0
24(14/34) 21X0.25 9.3 50.0 107.0
24(14/34) 24X0.25 9.8 60.0 120.0
24(14/34) 25X0.25 9.9 61.0 132.0
24(14/34) 27X0.25 10.1 65.0 140.0
24(14/34) 30X0.25 10.3 72.0 156.0
24(14/34) 32X0.25 10.5 77.0 164.0
24(14/34) 36X0.25 11.1 86.0 182.0
24(14/34) 37X0.25 11.3 89.0 190.0
24(14/34) 40X0.25 11.5 96.0 200.0
24(14/34) 42X0.25 11.8 101.0 211.0
24(14/34) 44X0.25 12.6 106.0 225.0
24(14/34) 48X0.25 12.7 115.0 245.0
24(14/34) 52X0.25 13.6 125.0 263.0
24(14/34) 56X0.25 14.0 134.0 280.0
24(14/34) 61X0.25 14.4 146.0 305.0
24(14/34) 80X0.25 19.6 192.0 450.0
24(14/34) 100X0.25 23.1 240.0 590.0
22(7/30) 2X0.34 4.2 6.5 22.0
22(7/30) 3X0.34 4.4 9.8 30.0
22(7/30) 4X0.34 4.9 13.1 43.0
22(7/30) 5X0.34 5.3 16.3 54.0
22(7/30) 6X0.34 5.8 19.6 58.0
22(7/30) 7X0.34 5.9 22.8 61.0
22(7/30) 8X0.34 6.3 26.1 73.0
22(7/30) 10X0.34 7.2 32.6 82.0
22(7/30) 12X0.34 7.6 39.2 102.0
22(7/30) 14XO.34 8.0 45.7 108.0
22(7/30) 16X0.34 8.4 52.0 126.0
22(7/30) 18X0.34 8.9 59.0 143.0
22(7/30) 20X0.34 9.8 65.0 160.0
22(7/30) 21X0.34 9.8 69.0 166.0
22(7/30) 24X0.34 11.0 78.0 186.0
22(7/30) 25X0.34 11.2 82.0 192.0
22(7/30) 27X0.34 11.2 88.0 206.0
22(7/30) 30X0.34 11.6 98.0 226.0
22(7/30) 32X0.34 11.9 104.0 245.0
22(7/30) 36X0.34 12.6 118.0 285.0
22(7/30) 37X0.34 12.9 121.0 292.0
22(7/30) 40X0.34 13.5 131.0 318.0
22(7/30) 42X0.34 14.0 137.0 330.0
22(7/30) 44X0.34 14.7 144.0 370.0
22(7/30) 48X0.34 14.9 157.0 405.0
22(7/30) 52X0.34 15.3 170.0 430.0
22(7/30) 53X0.34 15.5 183.0 440.0
22(7/30) 61X0.34 16.2 199.0 610.0
22(7/30) 80X0.34 22.0 264.0 880.0
22(7/30) 100X0.34 25.4 327.0 1050.0
20(16/32) 2X0.5 4.8 9.6 40.0
20(16/32) 3X0.5 5.1 14.4 46.0
20(16/32) 4X0.5 5.7 19.2 55.0
20(16/32) 5X0.5 6.2 24.0 64.0
20(16/32) 6X0.5 6.7 28.8 73.0
20(16/32) 7X0.5 7.4 33.6 81.0
20(16/32) 8X0.5 8.0 38.4 97.0
20(16/32) 10X0.5 8.8 48.0 116.0
20(16/32) 12X0.5 9.1 58.0 135.0
20(16/32) 16X0.5 10.0 77.0 168.0
20(16/32) 20X0.5 11.2 96.0 213.0
20(16/32) 24X0.5 12.3 116.0 241.0
20(16/32) 30X0.5 13.5 144.0 303.0
20(16/32) 40X0.5 15.8 192.0 391.0
18(24/32) 2X0.75 5.2 14.4 47.0
18(24/32) 3X0.75 5.5 21.6 54.0
18(24/32) 4X0.75 6.2 29.0 66.0
18(24/32) 5X0.75 6.8 36.0 80.0
18(24/32) 7X0.75 8.1 50.0 110.0
18(24/32) 8X0.75 8.9 58.0 125.0
18(24/32) 10X0.75 9.6 72.0 148.0
18(24/32) 12X0.75 9.9 86.0 176.0
18(24/32) 16X0.75 11.6 115.0 220.0
18(24/32) 20X0.75 12.6 144.0 276.0
17(32/32) 2X1.0 5.5 19.2 56.0
17(32/32) 3X1.0 6.0 29.0 71.0
16(30/30) 2X1.5 6.5 29.0 75.0
16(30/30) 3X1.5 6.9 43.0 90.0
