  首页产品工业电缆

德标工业缆
LiYCY TP

应用及描述

LIYCY TP双绞线适合移动安装于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中，但不适合露天应用。在工具制造和机械工业中的计算机系统，电子控制设备，办公室机器和的测量设备中常用作控制和信号电缆。双绞的线对减少了电缆的内部串扰，镀锡铜编织屏蔽可防止电气和电磁串扰。

标准及认证

VDE 0812, VDE 0814,

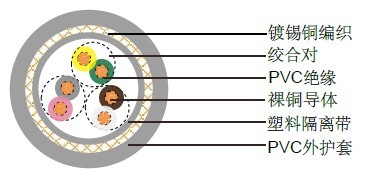

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100，但没有颜色重复
- 线芯总绞
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C ～ +70º C
- 静态时可承受的温度: -30º C ～ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

LiYCY TP德国VDE标准工业电缆LiYCY TP德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²		 标称外径
mm		 铜的重量
kg/km		 线缆重量
kg/km
26(18/38) 2 x 2 x 0.14 5.2 18.5 40
26(18/38) 3 x 2 x 0.14 5.6 23.0 49
26(18/38) 4 x 2 x 0.14 5.8 26.6 55
26(18/38) 5 x 2 x 0.14 6.5 30.7 66
26(18/38) 6 x 2 x 0.14 7.3 48.5 86
26(18/38) 7 x 2 x 0.14 7.5 51.1 91
26(18/38) 8 x 2 x 0.14 7.8 53.7 97
26(18/38) 10 x 2 x 0.14 8.5 59.0 109
26(18/38) 12 x 2 x 0.14 9.3 66.0 141
26(18/38) 14 x 2 x 0.14 10.0 74.0 148
26(18/38) 15 x 2 x 0.14 10.3 76.0 152
26(18/38) 16 x 2 x 0.14 10.7 79.0 155
26(18/38) 18 x 2 x 0.14 11.0 83.0 171
26(18/38) 20 x 2 x 0.14 11.2 97.0 183
26(18/38) 22 x 2 x 0.14 11.6 103.0 205
26(18/38) 24 x 2 x 0.14 12.0 111.0 228
26(18/38) 25 x 2 x 0.14 12.4 113.0 239
26(18/38) 26 x 2 x 0.14 12.8 122.0 245
26(18/38) 27 x 2 x 0.14 13.0 125.0 251
26(18/38) 28 x 2 x 0.14 13.2 128.0 258
26(18/38) 30 x 2 x 0.14 13.6 140.0 270
26(18/38) 32 x 2 x 0.14 14.2 145.0 284
26(18/38) 34 x 2 x 0.14 14.6 150.0 300
26(18/38) 36 x 2 x 0.14 14.8 156.0 316
26(18/38) 38 x 2 x 0.14 15.0 162.0 350
26(18/38) 40 x 2 x 0.14 15.4 177.0 370
26(18/38) 44 x 2 x 0.14 16.0 181.0 390
26(18/38) 46 x 2 x 0.14 16.4 195.0 430
26(18/38) 50 x 2 x 0.14 17.8 202.0 440
26(18/38) 52 x 2 x 0.14 18.0 206.0 460
26(18/38) 55 x 2 x 0.14 18.8 210.0 480
24(14/34) 2 x 2 x 0.25 6.3 28.0 53
24(14/34) 3 x 2 x 0.25 6.7 32.0 65
24(14/34) 4 x 2 x 0.25 6.8 38.0 80
24(14/34) 5 x 2 x 0.25 7.8 55.0 98
24(14/34) 6 x 2 x 0.25 8.8 65.0 114
24(14/34) 7 x 2 x 0.25 8.9 70.0 121
24(14/34) 8 x 2 x 0.25 9.6 75.0 129
24(14/34) 10 x 2 x 0.25 10.6 110.0 157
24(14/34) 12 x 2 x 0.25 11.6 117.0 189
24(14/34) 14 x 2 x 0.25 12.0 122.0 213
24(14/34) 15 x 2 x 0.25 12.5 134.0 225
24(14/34) 16 x 2 x 0.25 13.0 143.0 237
24(14/34) 18 x 2 x 0.25 13.2 148.0 248
24(14/34) 20 x 2 x 0.25 13.7 162.0 275
24(14/34) 22 x 2 x 0.25 14.4 172.0 303
24(14/34) 24 x 2 x 0.25 15.0 223.0 330
24(14/34) 25 x 2 x 0.25 15.4 233.0 343
24(14/34) 26 x 2 x 0.25 15.8 238.0 345
24(14/34) 27 x 2 x 0.25 16.2 244.0 350
24(14/34) 28 x 2 x 0.25 16.3 249.0 360
24(14/34) 30 x 2 x 0.25 16.7 254.0 375
24(14/34) 32 x 2 x 0.25 16.9 290.0 400
24(14/34) 34 x 2 x 0.25 17.5 312.0 410
24(14/34) 36 x 2 x 0.25 17.7 322.0 420
24(14/34) 38 x 2 x 0.25 18.0 339.0 450
24(14/34) 40 x 2 x 0.25 18.8 349.0 485
24(14/34) 44 x 2 x 0.25 19.0 359.0 500
24(14/34) 46 x 2 x 0.25 19.2 398.0 540
24(14/34) 50 x 2 x 0.25 19.9 403.0 550
24(14/34) 52 x 2 x 0.25 20.0 435.0 580
24(14/34) 55 x 2 x 0.25 21.0 464.0 630
22(7/30) 2 x 2 x 0.34 6.3 36.9 65
22(7/30) 3 x 2 x 0.34 7.5 44.9 78
22(7/30) 4 x 2 x 0.34 8.0 54.2 90
22(7/30) 5 x 2 x 0.34 8.9 63.5 110
22(7/30) 6 x 2 x 0.34 10.5 73.1 130
22(7/30) 7 x 2 x 0.34 10.7 79.5 145
22(7/30) 8 x 2 x 0.34 10.9 88.4 150
22(7/30) 9 x 2 x 0.34 11.4 99.3 170
22(7/30) 10 x 2 x 0.34 12.0 106.9 190
22(7/30) 12 x 2 x 0.34 13.2 122.1 220
22(7/30) 14 x 2 x 0.34 13.6 138.2 245
22(7/30) 16 x 2 x 0.34 15.1 154.2 250
22(7/30) 18 x 2 x 0.34 15.2 197.9 275
22(7/30) 21 x 2 x 0.34 16.2 214.4 300
22(7/30) 25 x 2 x 0.34 17.9 238.5 400
22(7/30) 27 x 2 x 0.34 18.2 262.5 410
22(7/30) 30 x 2 x 0.34 19.0 286.6 440
22(7/30) 34 x 2 x 0.34 20.0 310.1 510
22(7/30) 37 x 2 x 0.34 20.3 368.7 550
22(7/30) 40 x 2 x 0.34 21.0 392.6 590
22(7/30) 44 x 2 x 0.34 22.2 424.3 600
22(7/30) 50 x 2 x 0.34 23.5 455.9 650
22(7/30) 52 x 2 x 0.34 24.6 487.6 680
22(7/30) 56 x 2 x 0.34 25.1 518.5 750
22(7/30) 61 x 2 x 0.34 26.3 557.2 840
20(16/32) 2 x 2 x 0.5 7.8 54.0 89
20(16/32) 3 x 2 x 0.5 8.5 70.0 104
20(16/32) 4 x 2 x 0.5 9.1 91.0 126
20(16/32) 5 x 2 x 0.5 10.4 105.0 148
20(16/32) 6 x 2 x 0.5 11.8 120.0 171
20(16/32) 8 x 2 x 0.5 13.1 144.0 290
20(16/32) 10 x 2 x 0.5 14.3 178.0 320
20(16/32) 12 x 2 x 0.5 15.0 199.0 261
20(16/32) 16 x 2 x 0.5 17.5 254.0 421
20(16/32) 20 x 2 x 0.5 19.5 302.0 580
20(16/32) 25 x 2 x 0.5 22.5 344.0 740
18(24/32) 2 x 2 x 0.75 8.2 58.0 105
18(24/32) 3 x 2 x 0.75 9.0 84.0 128
18(24/32) 4 x 2 x 0.75 9.2 108.0 156
18(24/32) 5 x 2 x 0.75 11.0 126.0 189
18(24/32) 6 x 2 x 0.75 12.4 146.0 216
18(24/32) 8 x 2 x 0.75 14.1 180.0 309
18(24/32) 10 x 2 x 0.75 15.3 220.0 355
18(24/32) 12 x 2 x 0.75 16.4 261.0 405
18(24/32) 16 x 2 x 0.75 19.2 328.0 565
18(24/32) 20 x 2 x 0.75 21.2 392.0 700
18(24/32) 25 x 2 x 0.75 23.5 470.0 950
17(32/32) 2 x 2 x 1.0 8.9 82 116
17(32/32) 3 x 2 x 1.0 9.5 103 140
17(32/32) 4 x 2 x 1.0 10.5 132 190
17(32/32) 5 x 2 x 1.0 14.3 161 265
17(32/32) 7 x 2 x 1.0 16.5 208 411
16(30/30) 2 x 2 x 1.5 10.7 110 122
16(30/30) 3 x 2 x 1.5 11.6 135 193
16(30/30) 4 x 2 x 1.5 13.0 171 240
16(30/30) 5 x 2 x 1.5 15.2 211 339
16(30/30) 7 x 2 x 1.5 17.5 295 475
