德标工业缆
LiYCY

应用及描述

LIYCY屏蔽电缆适合灵活应用于低机械应力,无机械拉力或荷载,非动力控制的可移动的干燥或潮湿的环境中,但不适合露天应用。 LIYCY电缆是施工要求最小外径的理想选择,如工具制造领域,机床行业,电工学,计算机,测量和控制工艺中。其非常小的外径使其也适用于微型插头。

标准及认证

VDE 0245, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

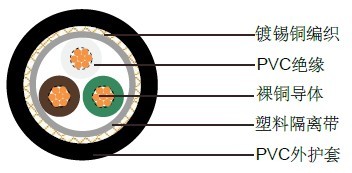

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- PVC绝缘,遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100,但没有颜色重复
- 线芯总绞
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套,遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ~ +80º C
- 静态时可承受的温度: -30º C ~ +80º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

LiYCY德国VDE标准工业电缆LiYCY德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
26(18/38) 2X0.14 3.9 12 20
26(18/38) 3X0.14 4.1 13 28
26(18/38) 4X0.14 4.3 14.3 33
26(18/38) 5X0.14 4.6 15.5 38
26(18/38) 6X0.14 4.8 22 38
26(18/38) 7X0.14 4.9 19 49
26(18/38) 8X0.14 5.3 21.2 56
26(18/38) 10X0.14 5.9 28.5 66
26(18/38) 12X0.14 6.3 30.4 78
26(18/38) 14X0.14 6.5 32 80
26(18/38) 15X0.14 6.7 37.8 86
26(18/38) 16X0.14 6.8 43 90
26(18/38) 18X0.14 7.1 48.8 104
26(18/38) 20X0.14 7.6 53.9 116
26(18/38) 21X0.14 7.7 55.5 121
26(18/38) 25X0.14 8.5 63 149
26(18/38) 28X0,14 8.5 66.1 153
26(18/38) 30X0.14 8.7 69 158
26(18/38) 32X0.14 9 73.6 164
26(18/38) 36X0.14 9.3 83 183
26(18/38) 40X0.14 9.7 87.5 210
26(18/38) 44X0.14 10.3 110.5 225
26(18/38) 50X0.14 11.1 122.5 253
24(14/34) 2X0.25 4.5 16 32
24(14/34) 3X0.25 4.7 21 37
24(14/34) 4X0.25 5.1 24 41.3
24(14/34) 5X0.25 5.4 29 51.2
24(14/34) 6X0.25 5.8 30 58
24(14/34) 7X0.25 5.8 37 65
24(14/34) 8X0.25 6.5 42 73
24(14/34) 10X0.25 7.5 46 82
24(14/34) 12X0.25 7.7 59 145
24(14/34) 14X0.25 8.1 59 99
24(14/34) 15X0.25 8.4 61 111
24(14/34) 16X0.25 8.4 64 124
24(14/34) 18X0.25 8.8 83 143
24(14/34) 20X0.25 9.1 88 152.3
24(14/34) 21X0.25 9.3 93 161
24(14/34) 25X0.25 10.3 114 172
24(14/34) 28X0.25 10.8 126 181.1
24(14/34) 30X0.25 11.1 132 189
24(14/34) 32X0.25 11.4 138 203
24(14/34) 36X0.25 11.8 148 220
24(14/34) 40X0.25 12.3 157 248
24(14/34) 44X0.25 13.3 165 292.1
24(14/34) 50X0.25 13.9 178 318
24(14/34) 61X0.25 14.6 205 365.2
22(7/30) 2X0.34 4.9 21 37
22(7/30) 3X0.34 5.1 27 49
22(7/30) 4X0.34 5.5 33 59
22(7/30) 5X0.34 6.2 36 66
22(7/30) 6X0.34 6.8 36 64
22(7/30) 7X0.34 6.8 46 83
22(7/30) 8X0.34 7.3 52 94
22(7/30) 10X0.34 8.3 74 129.2
22(7/30) 12X0.34 8.5 80 142
22(7/30) 14XO.34 8.9 86 154
22(7/30) 15XO.34 9.2 90 155
22(7/30) 16X0.34 9.4 94 160
22(7/30) 18X0.34 9.8 103 173
22(7/30) 20X0.34 10.2 112 192
22(7/30) 21X0.34 10.3 116 199.2
22(7/30) 25X0.34 11.9 135 259
22(7/30) 28X0.34 12 153 280
22(7/30) 30X0.34 12.3 159 291.1
22(7/30) 32X0.34 13 165 305
22(7/30) 36X0.34 13.4 179 331
22(7/30) 40X0.34 13.9 200 365
22(7/30) 44X0.34 14.9 215 314.2
22(7/30) 50X0.34 15.9 235 431
20(16/32) 2X0.5 5.5 29 54
20(16/32) 3X0.5 5.8 38 67
20(16/32) 4X0.5 6.5 43 77
20(16/32) 5X0.5 7 51 90
20(16/32) 6X0.5 7.8 59 104
20(16/32) 7X0.5 7.8 65 112
20(16/32) 8X0.5 8.3 70 135
20(16/32) 10X0.5 9.5 88 160
20(16/32) 12X0.5 9.8 99 177
20(16/32) 18X0.5 11.8 134 239
20(16/32) 20X0.5 12.2 149 276
20(16/32) 25X0.5 14 211 352
20(16/32) 30X0.5 14.5 230 397
18(24/32) 2X0.75 5.9 38 64
18(24/32) 3X0.75 6.4 49 76
18(24/32) 4X0.75 7 58 92
18(24/32) 5X0.75 7.8 67 109
18(24/32) 7X0.75 8.4 100 156
18(24/32) 10X0.75 10.3 130 187
18(24/32) 12X0.75 11 154 218
18(24/32) 18X0.75 13 195 327
18(24/32) 25X0.75 15.6 280 454
18(24/32) 30X0.75 16.2 312 486
17(32/32) 2X1.0 6.5 43 72
17(32/32) 3X1.0 6.9 56 90
17(32/32) 4X1.0 7.6 68 109
17(32/32) 5X1.0 8.3 79 126
17(32/32) 7X1.0 9 118 171
17(32/32) 10X1.0 11.5 140 228
17(32/32) 12X1.0 11.9 168 259
17(32/32) 18X1.0 14 252 389
17(32/32) 25X1.0 16.7 335 517
16(30/30) 2X1.5 7.6 58 90
16(30/30) 3X1.5 8 74 115
16(30/30) 4X1.5 8.7 108 153
16(30/30) 5X1.5 9.5 129 176
16(30/30) 7X1.5 10.3 164 220
16(30/30) 12X1.5 13.9 254 376
16(30/30) 18X1.5 16.6 350 519
16(30/30) 25X1.5 20 550 901
