德标工业缆
LiY/LiYv/LiYv-t

应用及描述

这些聚氯乙烯绝缘绞合线,用于电信系统,玩具,运动器材和在电气工程中使用中的综合布线设备,以满足高和超高的柔软性的严格要求。此电缆不允许安装在设备外高电流应用中。

标准及认证

VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

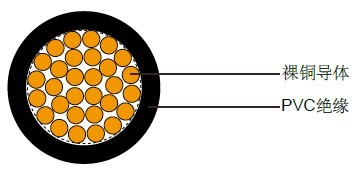

电缆结构

- 镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5,HD383
- 特殊PVC绝缘YI3类,遵循DIN VDE 0812
- 色彩编码遵循VDE-0293

技术特性

- 工作电压: 0.14 mm² 500 V/0.25-1.50 mm² 900 V
- 测试电压: 0.14 mm² 1200 V/0.25-1.50 mm² 2500 V
- 动态弯曲半径: 12.5 x Ø
- 静态弯曲半径: 12.5 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -30º C ~ +80º C(temporary 105 º C for LiYv-t)
- 阻燃: VDE 0472 part 804, test method B, and IEC 60332.1
- 绝缘电阻: 10 MΩ x km

LiY/LiYv/LiYv-t德国VDE标准工业电缆LiY/LiYv/LiYv-t德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
26(18/38) 1 x 0.14 1.1 1.4 3.0
24(14/34) 1 x 0.25 1.3 2.4 4.0
22(19/34) 1 x 0.34 1.4 3.6 5.0
20(16/32) 1 x 0.50 1.8 4.8 8.0
18(24/32) 1 x 0.75 2.0 7.2 10.0
17(32/32) 1 x 1.00 2.1 9.6 13.0
16(30/30) 1 x 1.50 2.6 14.4 19.0
14(30/50) 1 x 2.50 3.4 24.0 31.0
