LiHH

应用及描述

LiHH电缆适合固定安装或灵活应用于低机械应力,无机械拉力或荷载,非动力控制的可移动的干燥或潮湿的环境中。常用于信号的连接,测量,控制,呼叫和双向对讲系统,时钟装置,电子称重设备和办公电器的连接。阻燃的无卤热塑性外套,在发生火灾的情况下,无腐蚀性或有毒气体释放。通常安装在公共建筑物,实验室,交易和运输中心。此电缆不允许户外使用.

标准及认证

VDE 0482-267, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

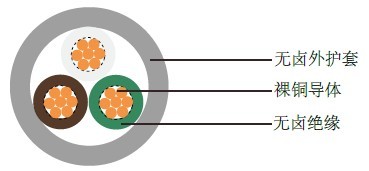

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- 无卤绝缘
- 色彩编码遵循DIN 47100,但没有颜色重复
- 无卤外护套

技术特性

- 工作电压: 350 V
- 测试电压: 1200 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -40º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN 61034/IEC 61034
- 绝缘电阻: 20 MΩ x km

LiHH德国VDE标准工业电缆LiHH德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
26(18/38) 2 X 0.14 3.3 3 13
26(18/38) 3 X 0.14 3.5 4.1 16
26(18/38) 4 X 0.14 3.7 5.4 18
26(18/38) 5 X 0.14 4.1 7 22
26(18/38) 6 X 0.14 4.2 8.1 25
26(18/38) 7 X 0.14 4.4 9.4 26
26(18/38) 8 X 0.14 4.8 11 30
26(18/38) 10 X 0.14 5.5 13.5 36
26(18/38) 12 X 0.14 6.1 16.2 44
26(18/38) 15 X 0.14 6.5 20.2 57
26(18/38) 18 X 0.14 6.9 24.2 65
26(18/38) 20 X 0.14 7.8 27 73
26(18/38) 21 X 0.14 7.9 29 76
26(18/38) 25 X 0.14 8.3 35 90
26(18/38) 30 X 0.14 8.8 40.4 98
26(18/38) 34 X 0.14 9.2 46 111
26(18/38) 40 X 0.14 10.4 54 139
26(18/38) 50 X 0.14 12.5 67.2 764
24(14/34) 2 X 0.25 3.6 5 20
24(14/34) 3 X 0.25 3.8 7.2 23
24(14/34) 4 X 0.25 4.1 9.6 27
24(14/34) 5 X 0.25 4.5 12 32
24(14/34) 6 X 0.25 4.9 14.4 39
24(14/34) 7 X 0.25 5 17 41
24(14/34) 8 X 0.25 6.4 19.2 50
24(14/34) 10 X 0.25 6.3 24 58
24(14/34) 12 X 0.25 6.5 30 66
24(14/34) 15 X 0.25 7.3 36 80
24(14/34) 16 X 0.25 7.4 38.4 85
24(14/34) 18 X 0.25 7.9 43.2 95
24(14/34) 21 X 0.25 8.6 50.4 105
24(14/34) 25 X 0.25 9.2 60 130
24(14/34) 34 X 0.25 10.8 82 168
24(14/34) 40 X 0.25 11.4 96 196
22(7/30) 2 X 0.34 4.3 7 26
22(7/30) 3 X 0.34 4.5 10 30
22(7/30) 4 X 0.34 4.8 13.1 38
22(7/30) 5 X 0.34 5.3 16.4 44
22(7/30) 7 X 0.34 6.1 23 59
22(7/30) 8 X 0.34 6.2 26.2 65
22(7/30) 10 X 0.34 7.7 33 80
22(7/30) 12 X 0.34 7.9 39.2 94
22(7/30) 15 X 0.34 8.8 49.1 115
22(7/30) 18 X 0.34 9.6 59.1 135
22(7/30) 21 X 0.34 10.4 69 154
22(7/30) 25 X 0.34 11.4 82 180
22(7/30) 34 X 0.34 12.8 111.1 233
22(7/30) 40 X 0.34 13.7 131 272
20(16/32) 2 X 0.5 4.5 10 30
20(16/32) 3 X 0.5 4.8 14.4 36
20(16/32) 4 X 0.5 5.2 19.2 44
20(16/32) 5 X 0.5 6.1 24 57
20(16/32) 7 X 0.5 6.4 34 71
20(16/32) 10 X 0.5 8.3 48 101
20(16/32) 12 X 0.5 8.6 58 117
20(16/32) 15 X 0.5 9.5 72 145
20(16/32) 18 X 0.5 10.5 86.4 171
20(16/32) 21 X 0.5 11.3 101 197
20(16/32) 25 X 0.5 12.4 120 230
20(16/32) 30 X 0.5 13.1 144 269
20(16/32) 34 X 0.5 13.8 163.2 301
20(16/32) 40 X 0.5 15.2 192 365
18(24/32) 2 X 0.75 5.2 14.4 40
18(24/32) 3 X 0.75 5.5 22 54
18(24/32) 4 X 0.75 6.1 29 60
18(24/32) 5 X 0.75 6.7 36.1 73
18(24/32) 7 X 0.75 7.3 50.4 91
18(24/32) 10 X 0.75 9.5 72 137
18(24/32) 12 X 0.75 10.2 86.4 166
