LiHCH TP

应用及描述

LiHCH TP电缆适合固定安装或灵活应用于低机械应力,无机械拉力或荷载,非动力控制的可移动的干燥或潮湿的环境中。常用于信号的连接,测量,控制,呼叫和双向对讲系统,时钟装置,电子称重设备和办公电器的连接。阻燃的无卤热塑性外套,在发生火灾的情况下,无腐蚀性或有毒气体释放。通常安装在公共建筑物,实验室,交易和运输中心。双绞的线对减少了电缆的内部串扰,同时镀锡铜编织屏蔽可防止电气和电磁串扰,确保信号和数据传输。此电缆不允许户外使用。

标准及认证

VDE 048-267, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

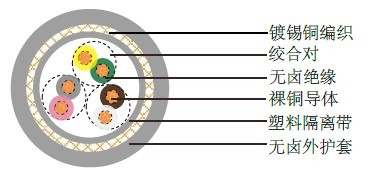

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- 无卤绝缘
- 色彩编码遵循DIN 47100,但没有颜色重复
- 线芯总绞
- 塑料隔离带
- 85%镀锡铜编织
- 无卤外护套

技术特性

- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -40º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 互容: 导体对导体: 80 nF/km
导体对屏蔽: 120 nF/km
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN50268/IEC 61034
- 绝缘电阻: 20 MΩ x km

LiHCH TP德国VDE标准工业电缆LiHCH TP德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
26(18/38) 2x2x0.14 5.2 19.1 34
26(18/38) 3x2x0.14 5.7 23.4 41
26(18/38) 4x2x0.14 6.5 27.8 53
26(18/38) 5x2x0.14 7.0 31.9 60
26(18/38) 6x2x0.14 7.2 36.2 68
26(18/38) 8x2x0.14 7.8 43.4 80
26(18/38) 10x2x0.14 8.9 50.6 100
26(18/38) 12x2x0.14 9.7 58.2 111
26(18/38) 16x2x0.14 10.5 71.4 136
26(18/38) 18x2x0.14 11.1 92.8 159
26(18/38) 20x2x0.14 11.7 98.1 164
26(18/38) 24x2x0.14 12.3 114.8 203
26(18/38) 25x2x0.14 12.8 117.5 207
26(18/38) 28x2x0.14 13.1 125.7 221
26(18/38) 30x2x0.14 13.8 135.6 237
26(18/38) 36x2x0.14 14.6 157.8 275
26(18/38) 40x2x0.14 14.9 168.2 296
26(18/38) 44x2x0.14 16.3 205.9 348
26(18/38) 52x2x0.14 17.0 228.1 388
26(18/38) 61x2x0.14 18.3 263.2 443
24(14/34) 2x2x0.25 5.7 24.9 42
24(14/34) 3x2x0.25 6.4 31.4 55
24(14/34) 4x2x0.25 7.8 44.9 81
24(14/34) 6x2x0.25 7.9 50.7 85
24(14/34) 8x2x0.25 9.0 62.1 109
24(14/34) 10x2x0.25 9.8 73.9 132
24(14/34) 12x2x0.25 10.9 101.9 160
24(14/34) 16x2x0.25 11.9 126.8 195
24(14/34) 18x2x0.25 12.7 136.6 222
24(14/34) 24x2x0.25 14.2 170.3 270
22(7/30) 2x2x0.34 6.8 31.5 57
22(7/30) 3x2x0.34 7.4 39.7 72
22(7/30) 4x2x0.34 8.8 49.8 99
22(7/30) 5x2x0.34 9.5 58.5 116
22(7/30) 6x2x0.34 9.7 65.1 128
22(7/30) 8x2x0.34 10.6 80.7 144
22(7/30) 12x2x0.34 13.4 133.1 225
22(7/30) 16x2x0.34 14.6 165.0 280
22(7/30) 18x2x0.34 15.1 178.3 306
22(7/30) 24x2x0.34 17.6 255.1 415
20(16/32) 2x2x0.5 7.2 39.3 66
20(16/32) 3x2x0.5 7.9 50.1 84
20(16/32) 4x2x0.5 9.6 82.0 146
20(16/32) 6x2x0.5 10.4 86.0 146
20(16/32) 8x2x0.5 10.9 111.5 166
20(16/32) 10x2x0.5 13.2 146.5 229
20(16/32) 12x2x0.5 14.4 175.7 268
20(16/32) 16x2x0.5 16.3 241.3 368
20(16/32) 18x2x0.5 16.9 261.0 399
20(16/32) 20x2x0.5 16.9 280.2 418
20(16/32) 24x2x0.5 19.0 330.4 491
18(24/32) 2x2x0.75 8.5 52.4 92
18(24/32) 3x2x0.75 9.4 69.4 112
18(24/32) 4x2x0.75 10.9 108.0 179
18(24/32) 6x2x0.75 12.5 136.5 218
18(24/32) 8x2x0.75 14.9 180.0 305
18(24/32) 12x2x0.75 17.1 261.2 385
18(24/32) 16x2x0.75 18.6 329.9 482
18(24/32) 18x2x0.75 19.3 369.3 535
18(24/32) 24x2x0.75 21.8 469.2 661
17(32/32) 2x2x1.0 10.5 84.0 142
17(32/32) 3x2x1.0 10.6 96.0 173
17(32/32) 4x2x1.0 11.5 121.0 212
17(32/32) 5x2x1.0 12.0 161.0 266
