德标工业缆
LiHCH

应用及描述

LiHCH电缆适合固定安装或灵活应用于低机械应力,无机械拉力或荷载,非动力控制的可移动的干燥或潮湿的环境中。常用于信号的连接,测量,控制,呼叫和双向对讲系统,时钟装置,电子称重设备和办公电器的连接。阻燃的无卤热塑性外套,在发生火灾的情况下,无腐蚀性或有毒气体释放。通常安装在公共建筑物,实验室,交易和运输中心。镀锡铜编织屏蔽,抗串扰,确保信号和数据传输。此电缆不允许户外使用。

标准及认证

VDE 048-267, VDE 0812, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

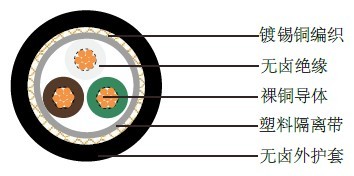

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- 无卤绝缘
- 色彩编码遵循DIN 47100,但没有颜色重复
- 塑料隔离带
- 85%镀锡铜编织
- 无卤外护套

技术特性

- 工作电压: 250 V
- 测试电压: 1200 V
- 最小弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -40º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 互容:
导体对导体: 120 nF/km
导体对屏蔽: 160 nF/km
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN50268/IEC 61034
- 绝缘电阻: 20 MΩ x km

LiHCH德国VDE标准工业电缆LiHCH德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
26(18/38) 2x0.14 3.9 8 21
26(18/38) 3x0.14 4.2 11 26
26(18/38) 4x014 4.5 12.5 28
26(18/38) 5x0.14 4.8 13.5 33
26(18/38) 6x0.14 5.1 15.5 37
26(18/38) 7x0.14 5.1 17 40
26(18/38) 8x0.14 5.5 19.5 46
26(18/38) 9x0.14 5.9 23 50
26(18/38) 10x0.14 6 26 55
26(18/38) 12x0.14 6.3 30 64
26(18/38) 16x0.14 7.4 40 84
26(18/38) 20x0.14 8.2 46 98
26(18/38) 25x0.14 8.6 55 125
24(14/34) 2x0.25 4.3 12 29
24(14/34) 3x0.25 4.5 14.7 30
24(14/34) 4x0.25 4.9 17 38
24(14/34) 5x0.25 5.3 21.2 43
24(14/34) 6x0.25 5.7 23.5 48
24(14/34) 7x0.25 5.7 27.5 51
24(14/34) 8x0.25 6.5 29.8 58
24(14/34) 9x0.25 7 34.9 64
24(14/34) 10x0.25 7.2 39.5 70
24(14/34) 12x0.25 7.4 46 83
24(14/34) 16x0.25 8.1 55.3 102
24(14/34) 20x0.25 9 66.1 121
24(14/34) 25x0.25 10.1 81 145
22(7/30) 2 X 0.34 4.9 16 31
22(7/30) 3 X 0.34 5.1 19 37
22(7/30) 4 X 0.34 5.5 25 48
22(7/30) 5 X 0.34 6.2 30 58
22(7/30) 6 X 0.34 6.5 34 67
22(7/30) 7 X 0.34 6.9 37 76
22(7/30) 8 X 0.34 7.6 46 95
22(7/30) 10 X 0.34 8.9 62 110
22(7/30) 12 X 0.34 9.1 68 123
22(7/30) 14 X 0.34 9.4 82 140
22(7/30) 16 X 0.34 9.9 95 156
22(7/30) 18 X 0.34 10.4 107 171
22(7/30) 21 X 0.34 11.3 122 195
22(7/30) 25 X 0.34 12.5 141 226
22(7/30) 30 X 0.34 13.1 162 260
22(7/30) 34 X 0.34 13.9 177 284
22(7/30) 40 X 0.34 14.8 202 329
20(16/32) 2 X 0.5 5.2 22 37
20(16/32) 3 X 0.5 5.5 30 46
20(16/32) 4 X 0.5 6.1 34 57
20(16/32) 5 X 0.5 6.9 52 77
20(16/32) 6 X 0.5 7.1 60 85
20(16/32) 7 X 0.5 7.3 65 92
20(16/32) 8 X 0.5 8.3 76 113
20(16/32) 10 X 0.5 9.4 88 135
20(16/32) 12 X 0.5 9.7 98 147
20(16/32) 18 X 0.5 11.1 141 210
20(16/32) 21 X 0.5 12.2 161 241
20(16/32) 25 X 0.5 13.5 186 284
20(16/32) 30 X 0.5 14.5 223 339
20(16/32) 40 X 0.5 16.5 293 443
18(24/32) 2 X 0.75 5.9 31 45
18(24/32) 3 X 0.75 6.3 37 60
18(24/32) 4 X 0.75 7.1 58 80
18(24/32) 5 X 0.75 7.6 68 97
18(24/32) 7 X 0.75 8.5 88 126
18(24/32) 10 X 0.75 10.5 122 174
18(24/32) 12 X 0.75 11.2 137 195
17(32/32) 2 X 1.0 6.5 43 71
17(32/32) 3 X 1.0 7.0 57 89
17(32/32) 4 X 1.0 7.5 68 109
17(32/32) 5 X 1.0 8.2 79 126
17(32/32) 7 X 1.0 8.8 118 171
16(30/30) 2 X 1.5 7.7 58 91
16(30/30) 3 X 1.5 8.1 74 115
16(30/30) 4 X 1.5 8.7 107 153
16(30/30) 5 X 1.5 9.5 129 176
16(30/30) 7 X 1.5 10.7 164 220
