Li2YCY PiMF

应用及描述

Li2YCY PiMF特别适用于布线数据系统和大型工业厂房的控制系统,敏感的信号和高比特率的传输以满足近端串音衰减和在电路中的高电串扰的要求。也可用于测量值传输和串行2线接口,这种类型的电缆可在有限的环境中移动安装,可固定安装在干燥和潮湿的室内环境中。

标准及认证

CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

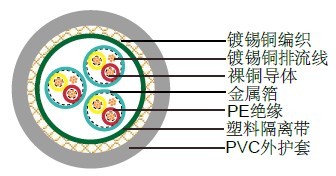

电缆结构

- 裸铜导体
- 遵循DIN VDE 0295 cl.5, IEC 60228 cl.5
- PE绝缘2YI1类,遵循DIN VDE 0207-2
- 黄红线芯, 每对按DIN 47100编码
- 两芯对绞成对
- 塑料隔离带
- 金属塑料复合带单对屏蔽,多股镀锡铜排流线
- 线对(PiMF)总绞
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套YM2类,灰色,遵循DIN VDE 0207-5, 护套为加强PVC Yv时,护套颜色为黑色

技术特性

- 工作电压: 250 V
- 测试电压:
导体对导体1200V
导体对屏蔽500V
屏蔽对屏蔽500V
- 最小弯曲半径: 10 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -30º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 绝缘电阻: 5GΩ x km
- 1 MHz时,串扰衰减最小为 75 dB
- 1 MHz时的阻抗:
0.22mm² 大约. 80Ohm
0.34mm² 大约. 85Ohm
0.5mm² 大约. 80Ohm
1.0mm² 大约. 75Ohm
- 800 Hz时的互容:
0.22mm² 最大.70nF/km
0.34mm² 最大.70nF/km
0.5mm² 最大.75nF/km
1.0mm² 最大.85nF/km
- 环路电阻:
0.22mm² 最大.186Ohm/km
0.34mm² 最大.115Ohm/km
0.5mm² 最大.78.4Ohm/km
1.0mm² 最大.39Ohm/km

Li2YCY PiMF德国VDE标准工业电缆Li2YCY PiMF德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
24(7/32) 2 x 2 x 0.22 7.7 33 38
24(7/32) 3 x 2 x 0.22 7.8 42 57
24(7/32) 4 x 2 x 0.22 9.3 50 83
24(7/32) 8 x 2 x 0.22 10.8 85 133
24(7/32) 10 x 2 x 0.22 11.6 100 164
22(7/30) 2 x 2 x 0.34 9.0 43 70
22(7/30) 3 x 2 x 0.34 9.1 55 85
22(7/30) 4 x 2 x 0.34 9.4 64 103
22(7/30) 8 x 2 x 0.34 13.4 127 191
22(7/30) 10 x 2 x 0.34 14.3 150 230
20(7/28) 2 x 2 x 0.5 9.1 50 101
20(7/28) 3 x 2 x 0.5 10.0 66 120
20(7/28) 4 x 2 x 0.5 12.0 108 172
20(7/28) 5 x 2 x 0.5 13.1 120 201
20(7/28) 6 x 2 x 0.5 14.4 148 260
20(7/28) 8 x 2 x 0.5 15.0 180 310
20(7/28) 10 x 2 x 0.5 17.6 236 398
20(7/28) 16 x 2 x 0.5 21.2 338 515
20(7/28) 20 x 2 x 0.5 22.9 394 688
20(7/28) 30 x 2 x 0.5 27.9 577 980
20(7/28) 40 x 2 x 0.5 38.3 684 1390
20(7/28) 50 x 2 x 0.5 43.2 834 1860
18(24/32) 2 x 2 x 0.75 10.4 61 117
18(24/32) 3 x 2 x 0.75 11.3 97 142
18(24/32) 4 x 2 x 0.75 14.0 141 240
18(24/32) 5 x 2 x 0.75 15.1 163 304
18(24/32) 6 x 2 x 0.75 16.8 198 352
18(24/32) 8 x 2 x 0.75 17.2 246 415
18(24/32) 10 x 2 x 0.75 19.8 305 505
18(24/32) 16 x 2 x 0.75 24.0 446 732
18(24/32) 20 x 2 x 0.75 25.6 530 860
18(24/32) 30 x 2 x 0.75 30.9 765 1210
17(32/32) 2 x 2 x 1.0 11.9 72 130
17(32/32) 3 x 2 x 1.0 12.2 104 161
17(32/32) 4 x 2 x 1.0 16.2 186 360
17(32/32) 5 x 2 x 1.0 17.4 231 412
17(32/32) 6 x 2 x 1.0 18.7 260 472
17(32/32) 8 x 2 x 1.0 19.2 322 540
17(32/32) 10 x 2 x 1.0 22.2 382 670
17(32/32) 16 x 2 x 1.0 26.9 578 982
17(32/32) 20 x 2 x 1.0 29.4 710 1240
17(32/32) 30 x 2 x 1.0 35.4 1050 1720
18(24/32) 2 x 2 x 1.5 12.8 81 164
18(24/32) 3 x 2 x 1.5 14.1 141 197
18(24/32) 4 x 2 x 1.5 17.4 261 480
16(30/30) 5 x 2 x 1.5 18.4 284 516
16(30/30) 6 x 2 x 1.5 20.1 355 590
16(30/30) 8 x 2 x 1.5 20.7 448 696
16(30/30) 10 x 2 x 1.5 23.9 551 874
16(30/30) 16 x 2 x 1.5 29.7 838 1340
16(30/30) 20 x 2 x 1.5 31.7 1030 1620
