德标工业缆
Li2YCY/ Li2YCYv TP

应用及描述

聚乙烯绝缘的数据线是专用于计算机应用程序和数据传输。专用于传输速率可达10MB /秒布线数据系统,如RS422,RS 485接口的类型。双绞线对防止电缆内的电气不平衡,并有效地抑制了串扰效应。有限适用于柔软或固定安装在干燥和潮湿的室内环境中。 Yv类,具有黑色的外护套,适合室内和室外使用,也可直埋。

标准及认证

CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

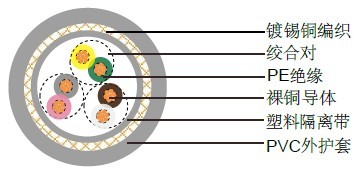

电缆结构

- 裸铜导体
- 7股,遵循DIN VDE 0881,适用于终点和无焊接技术
- PE绝缘2YI1类遵循DIN VDE 0207-2
- 色彩编码遵循DIN 47100,可有颜色重复
- 线芯总绞
- 塑料隔离带
- 85%镀锡铜编织
- PVC外护套YM2类, 灰色遵循DIN VDE 0207-5

技术特性

- 工作电压: 250 V
- 测试电压: 导体对导体 2000 V
导体对屏蔽 1000 V
- 最小弯曲半径: 7.5 x Ø
- 应用时的工作温度: -5º C ~ +70º C
- 静态时可承受的温度: -30º C ~ +80º C
- 阻燃: IEC 60332.1-2
- 绝缘电阻: 5GΩ x km
- 阻抗: 100 Ω + 15Ω
- 800 Hz时的互容: 最大. 60 nF/km
- 环路电阻: 最大. 160 Ohm/km
- 电感: 大约. 0.66 mH/km
- 串扰衰减: 1 MHz时,最小50 dB/10 MHz时,最小40 dB

Li2YCY/ Li2YCYv TP德国VDE标准工业电缆Li2YCY/ Li2YCYv TP德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
24(7/32) 2 x 2 x 0.22 7.3 31.0 95
24(7/32) 3 x 2 x 0.22 7.5 34.0 105
24(7/32) 4 x 2 x 0.22 9.3 45.0 140
24(7/32) 8 x 2 x 0.22 13.5 97.0 245
24(7/32) 10 x 2 x 0.22 14.0 108.0 325
22(7/30) 2 x 2 x 0.34 9.5 62.0 125
22(7/30) 3 x 2 x 0.34 10.0 78.2 140
22(7/30) 4 x 2 x 0.34 12.0 124.1 205
22(7/30) 8 x 2 x 0.34 17.0 178.7 330
22(7/30) 10 x 2 x 0.34 17.2 213.9 420
20(7/28) 2 x 2 x 0.50 10.1 73.1 139
20(7/28) 3 x 2 x 0.50 11.0 88.1 157
20(7/28) 4 x 2 x 0.50 12.4 137.2 213
20(7/28) 8 x 2 x 0.50 16.0 247.2 385
20(7/28) 10 x 2 x 0.50 17.6 288.7 433
