JE-LiHCH

应用及描述

JE-LiHCH无卤电缆提高了在发生火灾的情况下的表现性能,可用于电话传输,测量和信号的传输。铜丝屏蔽(C)防止在传输电路过程中的电气干扰。高氧指数的绝缘材料可防止火焰的传播,并在发生火灾时不产生腐蚀性气体。此电缆可用于电信室内安装和在不曝光在阳光下的室外安装。这些电缆适用于固定安装在具有火灾危险的地方,在干燥和潮湿的环境下或安装于石膏下。

标准及认证

VDE 0815, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

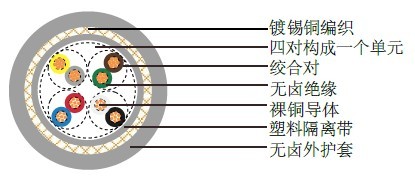

电缆结构

- 裸铜导体 7x0.3mm
- 无卤绝缘, HI1/HI2类,遵循DIN VDE part 23
- 色彩编码遵循DIN VDE 0815 (包括色环和色组)
- 两芯对绞成对,四对成组,多组成层(两对或四芯的电缆组成一个星形结构)
- 塑料隔离带
- 85%裸铜或镀锡铜丝编织屏蔽, 0.2mm
- 无卤外护套HM1/HM2类,遵循DIN VDE 0207-24

技术特性

- 工作电压: 225 V
- 测试电压: 线芯/线芯 500 V
线芯/屏蔽 2000 V
- 最小弯曲半径: 7.5 x Ø
- 应用时的工作温度: -5º C ~ +50º C
- 静态时可承受的温度: -30º C ~ +70º C
- 阻燃: IEC 60332.1-2
- 互容: 800 Hz时,最大.120 nF/km(这个数值在线缆达到四对以上时,可能增加20%)
- 电容的不平衡性
最大.200 pF/100 m (电容值的20%, 但最大值不超过400 pF)
- 无卤: DIN EN 50267/IEC 60754
- 烟密度: DIN EN50268/IEC 61034
- 绝缘电阻: 100 MΩ x km

JE-LiHCH德国VDE标准工业电缆JE-LiHCH德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
组数 标称外径
mm
铜的重量
kg/km
线缆重量
kg/km
20 2x2x0.5 - 9 44 102
20 4x2x0.5 1 12 80 168
20 8x2x0.5 2 17 152 297
20 12x2x0.5 3 18 192 357
20 20x2x0.5 5 22 288 555
20 32x2x0.5 8 26 439 852
20 40x2x0.5 10 29 531 1005
