H05VV5-F(NYSLYÖ-JZ)

应用及描述

这些电缆适用于干燥,潮湿的环境中,但不能在露天使用。在控制,测量和信号技术中,它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰,如电磁场和杂散频率。在工业厂房,机械和工作流程控制和检查系统中用作信号和脉冲电缆。

标准及认证

<HAR> HD 21.13 S1,VDE-0281第13部分, CEI 20-20/13, CEI 20-35 (EN60332-1), CEI 20-52, UL 2464

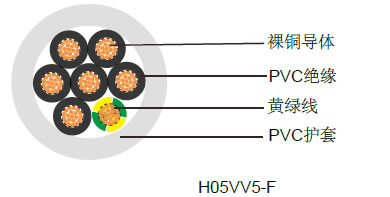

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC T12绝缘, 遵循DIN VDE 0281第1部分
- 黄绿接地线(三芯及三芯以上)
- 线芯的色彩编码遵循VDE-0293
- PVC外护套TM5, 遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 300/500v
- 测试电压: 2000V
- 动态弯曲半径: 7.5 x Ø
- 静态弯曲半径: 4 x Ø
- 应用时的工作温度: -5º C to +70º C
- 静态时可承受的温度: -40º C to +70º C
- 短路时可达到的温度: +150º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

H05VV5-F(NYSLYÖ-JZ)工业电缆H05VV5-F(NYSLYÖ-JZ)工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度mm 标称护套厚度mm 标称外径 mm 标称铜的
重量kg/Km
标称电缆
重量kg/Km
20(16/32) 2x0.50 0.6 0.7 5.6 9.7 46
18(24/32) 2x0.75 0.6 0.8 6.2 14.4 52
17(32/32) 2x1 0.6 0.8 6.6 19.2 66
16(30/30) 2x1.5 0.7 0.8 7.6 29 77
14(30/50) 2x2.5 0.8 0.9 9.2 48 110
20(16/32) 3x0.50 0.6 0.7 5.9 14.4 54
18(24/32) 3x0.75 0.6 0.8 6.6 21.6 68
17(32/32) 3x1 0.6 0.8 7 29 78
16(30/30) 3x1.5 0.7 0.9 8.2 43 97
14(30/50) 3x2.5 0.8 1 10 72 154
20(16/32) 4x0.50 0.6 0.8 6.6 19 65
18(24/32) 4x0.75 0.6 0.8 7.2 28.8 82
17(32/32) 4x1 0.6 0.8 7.8 38.4 104
16(30/30) 4x1.5 0.7 0.9 9.3 58 128
14(30/50) 4x2.5 0.8 1.1 10.9 96 212
20(16/32) 5x0.50 0.6 0.8 7.3 24 80
18(24/32) 5x0.75 0.6 0.9 8 36 107
17(32/32) 5x1 0.6 0.9 8.6 48 123
16(30/30) 5x1.5 0.7 1 10.3 72 149
14(30/50) 5x2.5 0.8 1.1 12.1 120 242
20(16/32) 6x0.50 0.6 0.9 8.1 28.8 104
18(24/32) 6x0.75 0.6 0.9 8.7 43.2 132
17(32/32) 6x1 0.6 1 9.5 58 152
16(30/30) 6x1.5 0.7 1.1 11.2 86 196
14(30/50) 6x2.5 0.8 1.2 13.2
20(16/32) 7x0.50 0.6 0.9 8.1 33.6 119
18(24/32) 7x0.75 0.6 1 8.9 50.5 145
17(32/32) 7x1 0.6 1 9.5 67 183
16(30/30) 7x1.5 0.7 1.2 11.4 101 216
14(30/50) 7x2.5 1.3 0.8 13.4 168 350
20(16/32) 12x0.50 0.6 1.1 10.9 58 186
18(24/32) 12x0.75 0.6 1.1 11.7 86 231
17(32/32) 12x1 0.6 1.2 12.8 115 269
16(30/30) 12x1.5 0.7 1.3 15 173 324
14(30/50) 12x2.5 1.5 0.8 17.9 288 543
20(16/32) 18x0.50 0.6 1.2 12.9 86 251
18(24/32) 18x0.75 0.6 1.3 14.1 130 313
17(32/32) 18x1 0.6 1.3 15.1 173 400
16(30/30) 18x1.5 0.7 1.5 18 259 485
14(30/50) 18x2.5 1.8 0.8 21.6 432 787
20(16/32) 25x0.50 0.6 1.4 15.4 120 349
18(24/32) 25x0.75 0.6 1.5 16.8 180 461
17(32/32) 25x1 0.6 1.5 18 240 546
16(30/30) 25x1.5 0.7 1.8 21.6 360 671
14(30/50) 25x2.5 0.8 2.1 25.8 600 1175
20(16/32) 36x0.50 0.6 1.5 17.7 172 510
18(24/32) 36x0.75 0.6 1.6 19.3 259 646
17(32/32) 36x1 0.6 1.7 20.9 346 775
16(30/30) 36x1.5 0.7 2 25 518 905
14(30/50) 36x2.5 0.8 2.3 29.8 864 1791
20(16/32) 50x0.50 0.6 1.7 21.5 240 658
18(24/32) 50x0.75 0.6 1.8 23.2 360 896
17(32/32) 50x1 0.6 1.9 24.5 480 1052
16(30/30) 50x1.5 0.7 2 28.9 720 1381
14(30/50) 50x2.5 0.8 2.3 35 600 1175
20(16/32) 61x0.50 0.6 1.8 23.1 293 780
18(24/32) 61x0.75 0.6 2 25.8 439 1030
17(32/32) 61x1 0.6 2.1 26 586 1265
16(30/30) 61x1.5 0.7 2.4 30.8 878 1640
14(30/50) 61x2.5 0.8 2.4 37.1 1464 2724
