A07RN-F

应用及描述

这些电缆高度柔软,可以抵御恶劣的天气,耐臭氧,耐油脂,在干燥和潮湿的环境中,主要用于中型机械中电动工具,移动部件和机器的连接,也可用于室外,易爆环境,商业和农业及很多其他领域。也适用于固定敷设,例如临时建筑物的墙壁中,直接在敷设于起重设备的模块,机械设备中等。在单相或三相系统中的最大工作电压是Uo/U 476/825 V,直流电系统最大工作电压为Uo/U 619/1238 V,如果在一个
固定的或受保护的的安装Uo / U为600/1000 V。

标准及认证

CEI 20-19, HD 22.4, IEC 60245-4, CE低压73/23/EEC & 93/68/EEC指令.,ROHS认证

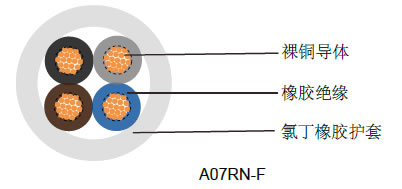

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 3,4,& 5芯 - 没有黄绿接电线
- 色彩编码遵循VDE-0293-308
- 黄绿接地线(三芯及三芯以上)
- 氯丁橡胶护套 EM2

技术特性

- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 7.5 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -25º C to +60º C
- 固定安装温度: -40º C to +60º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

A07RN-F工业电缆A07RN-F工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm²
标称绝缘厚度mm 标称护套厚度mm 标称外径 mm 标称铜的 重量kg/Km 标称电缆 重量kg/Km
16(30/30) 3 x 1.5 0.8 1.6 9.2-11.9 43 165
16(30/30) 4 x 1.5 0.8 1.7 10.2-13.1 58 200
16(30/30) 5 x 1.5 0.8 1.8 11.2-14.4 72 240
16(30/30) 7 x 1.5 0.8 2.6 14.5-17.5 101 385
16(30/30) 12 x 1.5 0.8 2.9 17.6-22.4 173 516
16(30/30) 19 x 1.5 0.8 3.2 20.7-26.3 274 800
16(30/30) 24 x 1.5 0.8 3.5 24.3-30.7 346 882
16(30/30) 27 x 1.5 0.8  3.6  25.5-31.5 389 1077
14(50/30) 3 x 2.5 0.9 1.8 10.9-14.0 72 235
14(50/30) 4 x 2.5 0.9 1.9 12.1-15.5 96 290
14(50/30) 7 x 2.5 0.9 2.8 16.5-20.0 168 520
14(50/30) 12 x 2.5 0.9 3.1 20.6-26.2 288 810
14(50/30) 19 x 2.5 0.9 3.5 25.5-31.0 456 1200
14(50/30) 24 x 2.5 0.9 3.9 28.8-36.4 576 1650
14(50/30) 27 x 2.5 0.9  4.2  30.0-37.0 648 1521
14(50/30) 37x 2.5 0.9  4.5  34.0-37.5 725 1952
12(56/28) 3 x 4 1 1.9 12.7-16.2 115 320
12(56/28) 4 x 4 1 2 14.0-17.9 154 395
10(84/28) 3 x 6 1 2.1 14.1-18.0 173 495
10(84/28) 4 x 6 1 2.3 15.7-20.0 230 610
8(80/26) 3 x 10 1.2 3.3 19.1-24.2 288 880
8(80/26) 4 x 10 1.2 3.4 20.9-26.5 384 1060
6(128/26) 3 x 16 1.2 3.5 21.8-27.6 461 1090
6(128/26) 4 x 16 1.2 3.6 23.8-30.1 614 1345
