(N)YM(St)-J

应用及描述

(N)YM(ST)- J适用于静电屏蔽下电磁串扰交变场的有效范围,该屏蔽是用于安装在计算机部门,医院或对串扰非常敏感的测量仪器。这些电缆也非常适合安装对辐射非常敏感人群的客厅。适合铺设在干燥和潮湿的环境中敷设于石膏上,石膏中或石膏下,也可敷设于砖石和混凝土中(有震动或紧实型的混凝土除外),只有在不直接暴露在阳光下或安装电缆管道中时,才可室外安装。

标准及认证

DIN VDE 0250, VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1, CE低压73/23/EEC和93/68/EEC指令, ROHS认证

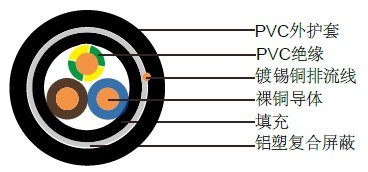

电缆结构

- 实心裸铜导体
- 遵循DIN VDE 0295 cl.1, BS 6360 cl.1 and IEC 60228 cl
- PVC绝缘TI1类,遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN VDE 0293-308
- 塑料填充内护套
- 铝塑复合带屏蔽
- 实心镀锡铜排流线
- 超柔软PVC外护套TM1类, 遵循DIN VDE 0281第1部分

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 最小弯曲半径: 4 x Ø
- 应用时的工作温度: +5º C ~ +70º C
- 固定安装温度: - 40º C ~ +70º C
- 阻燃: IEC 60332.1
- 绝缘电阻: >20 MΩ x km

(N)YM(St)-J德国VDE标准工业电缆(N)YM(St)-J德国VDE标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
标称绝缘
厚度
mm
标称护套
厚度
mm
排流线
尺寸
mm²
标称外径
mm
标称铜的重量
kg/km
标称电缆重量
kg/km
16(实心) 3 X1.5 0.6 1.4 1.5 10.5 58.0 154.0
16(实心) 4 X1.5 0.6 1.4 1.5 11.5 63.0 184.0
16(实心) 5 X1.5 0.6 1.4 1.5 12.0 77.0 208.0
16(实心) 7 X1.5 0.6 1.4 1.5 13.0 106.0 250.0
14(实心) 3 X2.5 0.7 1.4 1.5 12.0 77.0 217.0
14(实心) 4 X2.5 0.7 1.4 1.5 13.0 101.0 256.0
14(实心) 5 X2.5 0.7 1.4 1.5 13.5 125.0 280.0
12(实心) 3 X4 0.8 1.6 1.5 13.5 120.0 228.0
12(实心) 4 X4 0.8 1.6 1.5 14.5 159.0 359.0
12(实心) 5 X4 0.8 1.6 1.5 16.5 197.0 440.0
10(实心) 3 X6 0.8 1.6 1.5 15.0 178.0 378.0
10(实心) 4 X6 0.8 1.6 1.5 16.5 235.0 477.0
10(实心) 5 X6 0.8 1.6 1.5 17.5 293.0 565.0
8(实心) 5 X10 1.0 1.6 1.5 21.5 485.0 870
