U-1000 RVFV

应用及描述

U-1000 RVFV,增加了铠装和护套,是U-1000 R2V的增强版,可不需要机械保护的情况下直埋,安装于墙上,电缆架或管道中,在有机械保护的情况下也适用于有爆炸危险(NF C 15-100 BE3等级)的场所,但在这种情况下其强度必须减少15%。

标准及认证

NF C 32-322

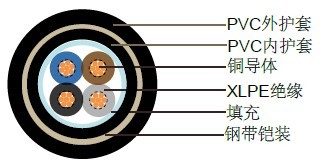

电缆结构

- 多股柔软铜导体
- 遵循IEC 60228, ≤4mm2,cl-1, ≥6mm2,cl-2
- 交联聚乙烯绝缘, 遵循NF C 32-321
- 色彩编码遵循HD 308 S2(NF C32-321)
- 非纤维非吸湿性材料填充
- 聚氯乙烯内护套
- 两条钢带螺旋铠装
- 黑色聚氯乙烯外护套

技术特性

- 工作电压: 600/1000 V
- 测试电压: 1000 V
- 最小弯曲半径: 6 x Ø
- 工作温度范围: -10 °C to 60 °C
- 短路时达到的最高温度: 250 °C
- 阻燃: NF C 32-070 C2
- 绝缘电阻: 20 MΩ x km

U-1000 RVFV法国Italy标准工业电缆U-1000 RVFV法国Italy标准工业电缆

电缆参数

线规 芯数 x 导体截面积# x mm² 绝缘厚度mm 铠装厚度mm 最小护套厚度mm 最大外径mm 近似电缆重量kg/km
16 2x1.5 0.7 0.2 1.3 11.5 230
14 2x2.5 0.7 0.2 1.3 12.5 275
12 2x4 0.7 0.2 1.4 13.5 330
10 2x6 0.7 0.2 1.4 15.5 430
8 2x10 0.7 0.2 1.4 16.5 555
6 2x16 0.7 0.2 1.5 19 770
4 2x25 0.9 0.2 1.6 22.5 1080
2 2x35 0.9 0.2 1.7 25 1390
16 3x1.5 0.7 0.2 1.3 12 255
14 3x2.5 0.7 0.2 1.3 13 305
12 3x4 0.7 0.2 1.4 14 380
10 3x6 0.7 0.2 1.4 16 500
8 3x10 0.7 0.2 1.5 17.5 665
6 3x16 0.7 0.2 1.5 20 930
4 3x25 0.9 0.2 1.6 24 1325
2 3x35 0.9 0.2 1.7 26.5 1720
1 3x50 0.9 0.2 1.8 29 2125
2/0 3x70 1.1 0.2 2 34.5 3080
3/0 3x95 1.1 0.5 2.1 40 4505
4/0 3x120 1.2 0.5 2.3 44.5 5540
300MCM 3x150 1.4 0.5 2.4 48.5 6655
500MCM 3x185 1.6 0.5 2.5 53.5 8150
750MCM 3x240 1.7 0.5 2.7 61 10575
- 3x300 1.8 0.5 2.9 66.5 13055
1 3x50+35 1.0/09 0.2 1.9 33 2730
2/0 3x70+50 1.1/0.9 0.2 2 36 3440
3/0 3x95+50 1.1/1.0 0.5 2.2 42.5 5080
4/0 3x120+70 1.2/1.1 0.5 2.3 46.5 6275
300MCM 3x150+70 1.4/1.1 0.5 2.5 50 7340
500MCM 3x185+70 1.6/1.1 0.5 2.6 56 8975
750MCM 3x240+95 1.7/1.1 0.5 2.8 62.5 11435
16 4x1.5 0.7 0.2 1.3 13 290
14 4x2.5 0.7 0.2 1.4 14 355
12 4x4 0.7 0.2 1.4 15 440
10 4x6 0.7 0.2 1.4 17 585
8 4x10 0.7 0.2 1.5 19 800
6 4x16 0.7 0.2 1.6 22 1120
4 4x25 0.9 0.2 1.7 26 1650
2 4x35 0.9 0.2 1.8 29 2135
1 4x50 1 0.2 1.9 32.5 2745
2/0 4x70 1.1 0.5 2.1 39 4295
3/0 4x95 1.1 0.5 2.3 44.5 5660
4/0 4x120 1.2 0.5 2.4 48.5 6880
300MCM 4x150 1.4 0.5 2.6 53 8315
500MCM 4x185 1.6 0.5 2.7 60.5 10510
750MCM 4x240 1.7 0.5 2.9 67 13370
- 4x300 1.8 0.5 3.1 73 16360
16 5x1.5 0.7 0.2 1.4 14 335
14 5x2.5 0.7 0.2 1.4 15 415
12 5x4 0.7 0.2 1.4 16 515
10 5x6 0.7 0.2 1.5 18.5 705
8 5x10 0.7 0.2 1.6 21 955
6 5x16 0.7 0.2 1.8 23.5 1340
4 5x25 0.9 0.2 1.8 29.5 2085
16 7x1.5 0.7 0.2 1.4 15 395
14 7x2.5 0.7 0.2 1.4 16 495
16 12x1.5 0.7 0.2 1.5 19 605
14 12x2.5 0.7 0.2 1.5 20.5 750
16 19x1.5 0.7 0.2 1.5 21.5 775
14 19x2.5 0.7 0.2 1.6 24 1045
16 24x1.5 0.7 0.2 1.6 24.5 980
14 24x2.5 0.7 0.5 1.7 29 1570
16 27x1.5 0.7 0.2 1.7 25 1050
14 27x2.5 0.7 0.2 1.8 28.5 1410
16 37x1.5 0.7 0.2 1.7 28 1320
14 37x2.5 0.7 0.2 1.8 31.5 1790
