U-1000 R2V

应用及描述

U-1000 R2V是适用于所有类型的低压工业连接,在城市电网,建筑安装等,特别是在高温度的情况下适用抗太阳辐射。良好的耐低温和化学剂性能。可用于没有额外的露天机械保护,固定在墙上或滚道内的人行道。可敷设在地下,由砖瓦建成机械保护。对每年超过两个月遭遇洪涝的情况,不建议铺设地下电缆。适当的机械保护,可以用于易受爆炸危险的地区,但在这种情况下,允许的电流负荷减少15%。它
可用于温度下降到-25°C的环境中。

标准及认证

NF C 32-321 , EN 60332-1/NF C 32-070

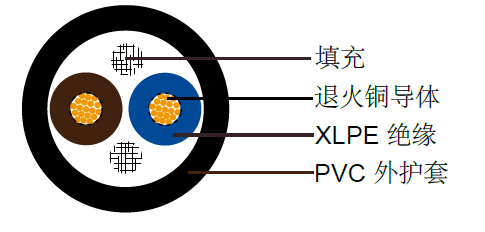

电缆结构

- 多股柔软电解退火铜导体
- 遵循IEC 60228 cl-2,由最大直径不超过0.4mm铜丝构成)
其柔软度等同于cl-5的铜丝.
- 交联聚乙烯绝缘, 遵循NF C 32-321.
- 色彩编码遵循NF C 32-321
- 非纤维非吸湿性材料填充
- 黑色聚氯乙烯外护套

技术特性

- 工作电压: 600/1000 V
- 测试电压: 1200 V
- 最小弯曲半径: 6 x Ø
- 工作温度范围: -15 °C to 60 °C
- 短路时达到的最高温度: 250 °C
- 阻燃: NF C 32-070 C2
- 绝缘电阻: 20 MΩ x km

U-1000 R2V法国Italy标准工业电缆           U-1000 R2V法国Italy标准工业电缆

电缆参数

线规 芯数 x 导体截面积# x mm² 绝缘厚度mm 最小护套厚度mm 最大外径mm 近似电缆重量kg/km
16 1x1.5 0.7 1.09 6.6 45
14 1x2.5 0.7 1.09 7 55
12 1x4 0.7 1.09 7.6 75
10 1x6 0.7 1.09 8.2 100
8 1x10 0.7 1.09 9.2 140
6 1x16 0.7 1.09 10.5 205
4 1x25 0.9 1.09 12.5 315
2 1x35 0.9 1.09 13.5 400
1 1x50 1 1.09 15 530
2/0 1x70 1.1 1.09 17 725
3/0 1x95 1.1 1.18 19 985
4/0 1x120 1.2 1.18 21 1260
300MCM 1x150 1.4 1.26 23 1520
500MCM 1x185 1.6 1.26 25.5 1940
750MCM 1x240 1.7 1.35 28.5 2310
  1x300 1.8 1.43 31 3200
16 2x1.5 0.7 1.43 10.5 115
14 2x2.5 0.7 1.43 11.5 145
12 2x4 0.7 1.43 13 195
10 2x6 0.7 1.43 14 265
8 2x10 0.7 1.43 16 390
6 2x16 0.7 1.43 18.5 560
4 2x25 0.9 1.43 22 850
2 2x35 0.9 1.43 24.5 1080
16 3x1.5 0.7 1.43 11 130
14 3x2.5 0.7 1.43 12.5 170
12 3x4 0.7 1.43 13.5 230
10 3x6 0.7 1.43 15 325
8 3x10 0.7 1.43 17 485
6 3x16 0.7 1.43 19.5 705
4 3x25 0.9 1.43 23.5 1080
2 3x35 0.9 1.43 26 1390
1 3x50 1 1.43 29 1840
2/0 3x70 1.1 1.52 34 2540
3/0 3x95 1.1 1.6 38.5 3430
4/0 3x120 1.2 1.69 42.5 4440
300MCM 3x150 1.4 1.86 47.5 5380
500MCM 3x185 1.6 1.94 53 6920
750MCM 3x240 1.7 2.11 59.5 8420
- 3x300 1.8 2.28 66 11300
16 4x1.5 0.7 1.8 11.3 180
14 4x2.5 0.7 1.8 12.2 220
12 4x4 0.7 1.8 13.3 300
10 4x6 0.7 1.8 15 420
8 4x10 0.7 1.8 17.25 630
6 4x16 0.7 1.8 18.8 900
4 4x25 0.9 1.8 23 1350
2 4x35 0.9 1.8 25.1 1750
1 4x50 1 1.9 29.1 2350
2/0 4x70 1.1 2 33.9 3400
3/0 4x95 1.1 2.1 38.4 4500
4/0 4x120 1.2 2.3 42.4 5700
300MCM 4x150 1.4 2.4 47.2 7050
500MCM 4x185 1.6 2.6 52.65 8700
750MCM 4x240 1.7 2.8 59 11400
- 4x300 1.8 3 64.8 14200
1 3x50+35 1 1.8 28.8 2200
2/0 3x70+50 1.1 2 33.4 3100
3/0 3x95+50 1.1 2.1 37 3950
4/0 3x120+70 1.2 2.2 41.3 5050
300MCM 3x150+70 1.4 2.3 45.1 6100
500MCM 3x185+70 1.6 2.5 50 7400
750MCM 3x240+95 1.7 2.7 55.8 9700
16 5x1.5 0.7 1.8 12.1 205
14 5x2.5 0.7 1.8 13.1 260
12 5x4 0.7 1.8 14 350
10 5x6 0.7 1.8 16.3 500
8 5x10 0.7 1.8 18.5 760
6 5x16 0.7 1.8 20.6 1100
4 5x25 0.9 1.8 25.4 1600
16 7x1.5 0.7 1.8 12.3 260
14 7x2.5 0.7 1.8 13.2 330
12 7x4 0.7 1.8 15.4 450
16 8x1.5 0.7 1.8 13.9 290
14 8x2.5 0.7 1.8 14.9 380
12 8x4 0.7 1.8 16.5 520
16 10x1.5 0.7 1.8 15.8 350
14 10x2.5 0.7 1.8 17 450
12 10x4 0.7 1.8 19 630
16 12x1.5 0.7 1.8 15.5 390
14 12x2.5 0.7 1.8 16.8 510
12 12x4 0.7 1.8 19.6 700
16 14x1.5 0.7 1.8 17 440
14 14x2.5 0.7 1.8 18.3 580
12 14x4 0.7 1.8 20.5 800
16 19x1.5 0.7 1.8 17.9 550
14 19x2.5 0.7 1.8 19.4 740
12 19x4 0.7 1.8 22.6 1050
16 24x1.5 0.7 1.8 20.7 670
14 24x2.5 0.7 1.8 23.2 900
16 30x1.5 0.7 1.8 22.6 800
14 30x2.5 0.7 1.8 24.5 1100
16 37x1.5 0.7 1.8 23.5 950
14 37x2.5 0.7 1.8 26.3 1300
