U-1000 ARVFV

应用及描述

U-1000 ARVFV,增加了铠装和护套,是U-1000 AR2V的增强版,在有机械保护的情况下适用于工业安装。电缆的构成及材料都符合IEC60502-1标准。

标准及认证

NF C 32-322

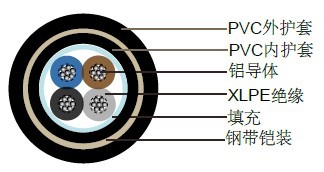

电缆结构

- 铝导体
- 遵循IEC 60228 cl-2
- 交联聚乙烯绝缘, 遵循NF C 32-321
- 色彩编码遵循HD 308 S2(NF C32-321)
- 非纤维非吸湿性材料填充
- 聚氯乙烯内护套
- 两条钢带螺旋铠装
- 黑色聚氯乙烯外护套

技术特性

- 工作电压: 600/1000 V
- 测试电压: 1000 V
- 最小弯曲半径: 6 x Ø
- 工作温度范围: -10 °C to 60 °C
- 短路时达到的最高温度: 250 °C
- 阻燃: NF C 32-070 C2
- 绝缘电阻: 20 MΩ x km

U-1000 ARVFV法国Italy标准工业电缆U-1000 ARVFV法国Italy标准工业电缆

电缆参数

线规 芯数 x 导体
截面积
# x mm²
绝缘厚度
mm
铠装厚度
mm
最小护套厚度
mm
最大外径
mm
近似电缆重量
kg/km
8 2x10 0.7 0.2 1.4 18.5 420
6 2x16 0.7 0.2 1.5 20.5 540
4 2x25 0.9 0.2 1.6 24.5 760
2 2x35 0.9 0.2 1.7 27 930
8 3x10 0.7 0.2 1.5 19 470
6 3x16 0.7 0.2 1.5 22 590
4 3x25 0.9 0.2 1.6 26 830
2 3x35 0.9 0.2 1.7 29 1030
1 3x50 0.9 0.2 1.8 32.5 1290
2/0 3x70 1.1 0.2 2 37.5 1710
3/0 3x95 1.1 0.5 2.1 43.5 2610
4/0 3x120 1.2 0.5 2.3 47.5 3110
300MCM 3x150 1.4 0.5 2.4 53 3770
500MCM 3x185 1.6 0.5 2.5 58 4540
750MCM 3x240 1.7 0.5 2.7 65.5 5620
- 3x300 1.8 0.5 2.9 72 6830
1 3x50+35 1.0/09 0.2 1.9 34.5 1500
2/0 3x70+50 1.1/0.9 0.2 2 40 2000
3/0 3x95+50 1.1/1.0 0.5 2.2 45 2870
4/0 3x120+70 1.2/1.1 0.5 2.3 50 3460
300MCM 3x150+70 1.4/1.1 0.5 2.5 54 4090
500MCM 3x185+70 1.6/1.1 0.5 2.6 59 4980
750MCM 3x240+95 1.7/1.1 0.5 2.8 66 6210
8 4x10 0.7 0.2 1.5 20.5 540
6 4x16 0.7 0.2 1.6 23.5 700
4 4x25 0.9 0.2 1.7 28 1000
2 4x35 0.9 0.2 1.8 31.5 1230
1 4x50 1 0.2 1.9 35.5 1550
2/0 4x70 1.1 0.5 2.1 42.5 2490
3/0 4x95 1.1 0.5 2.3 47.5 3120
4/0 4x120 1.2 0.5 2.4 53 3780
300MCM 4x150 1.4 0.5 2.6 58.5 4550
500MCM 4x185 1.6 0.5 2.7 64.5 5490
750MCM 4x240 1.7 0.5 2.9 72.5 6860
- 4x300 1.8 0.5 3.1 79.5 8250
8 5x10 0.7 0.2 1.6 22.5 640
6 5x16 0.7 0.2 1.8 26 820
4 5x25 0.9 0.2 1.8 31 1190
