U-1000 AR2V

应用及描述

U-1000 AR2V是适用于所有类型的低压工业连接,在城市电网,建筑安装等,特别是在高温度的情况下适用抗太阳辐射。良好的耐低温和化学剂性能。可用于没有额外的露天机械保护,固定在墙上或滚道内的人行道。可敷设在地下,由砖瓦建成机械保护。对每年超过两个月遭遇洪涝的情况,不建议铺设地下电缆。适当的机械保护,可以用于易受爆炸危险的地区,但在这种情况下,允许的电流负荷减少15%。它可用于温度下降到-25°C的环境中。

标准及认证

NF C 32-321 , EN 60332-1/NF C 32-070

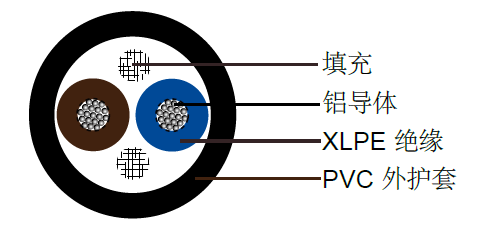

电缆结构

- 多股柔软铝导体
- 遵循IEC 60228 cl-2
- 交联聚乙烯绝缘, 遵循NF C 32-321
- 色彩编码遵循NF C 32-321
- 非纤维非吸湿性材料填充
- 黑色聚氯乙烯外护套

技术特性

- 工作电压: 600/1000 V
- 测试电压: 1200 V
- 最小弯曲半径: 6 x Ø
- 工作温度范围: -10 °C to 60 °C
- 短路时达到的最高温度: 250 °C
- 阻燃: NF C 32-070 C2
- 绝缘电阻: 20 MΩ x km

U-1000 AR2V法国Italy标准工业电缆 U-1000 AR2V法标工业电缆

电缆参数

线规 芯数 x 导体截面积# x mm² 绝缘厚度mm 最小护套厚度mm 最大外径mm 近似电缆重量kg/km
2 1x35 0.9 1.09 13.5 190
1 1x50 1 1.09 15 245
2/0 1x70 1.1 1.09 17 325
3/0 1x95 1.1 1.18 19 425
4/0 1x120 1.2 1.18 21 520
300MCM 1x150 1.4 1.26 23 630
500MCM 1x185 1.6 1.26 25.5 780
750MCM 1x240 1.7 1.35 28.5 990
- 1x300 1.8 1.43 31 1210
- 1x400 2 1.52 34.2 1510
- 1x500 2.2 1.6 38 1860
- 1x630 2.4 1.77 44 2400
8 2x10 0.7 1.43 16,0 275
6 2x16 0.7 1.43 18,5 360
4 2x25 0.9 1.43 22,0 530
2 2x35 0.9 1.43 24,5 640
8 3x10 0.7 1.43 17,0 300
6 3x16 0.7 1.43 19,5 400
4 3x25 0.9 1.43 23,5 600
2 3x35 0.9 1.43 26,0 750
1 3x50 1 1.43 29,0 970
2/0 3x70 1.1 1.52 34,0 1310
3/0 3x95 1.1 1.6 38,5 1730
4/0 3x120 1.2 1.69 42,5 2120
300MCM 3x150 1.4 1.86 47,5 2640
500MCM 3x185 1.6 1.94 53,0 3290
750MCM 3x240 1.7 2.11 59,5 4210
  3x300 1.8 2.28 66,0 5210
4 4x25 0.9 1.43 25,5 720
2 4x35 0.9 1.43 28,5 910
1 3x50+35 1 1.52 31,1 1130
2/0 3x70+50 1.1 1.6 36,2 1540
3/0 3x95+50 1.1 1.69 40,6 1940
4/0 3x120+70 1.2 1.86 45,4 2430
300MCM 3x150+70 1.4 1.94 49,5 2890
500MCM 3x185+70 1.6 2.11 54,4 3660
750MCM 3x240+95 1.7 2.28 61,5 4680
