法标工业缆
H05V2-K UL/H07V2-K UL

应用及描述

H05V2- K UL/ H07V2- K UL是国际认可符合UL / CSA和AWM/ MTW标准的柔软PVC绝缘的单芯电缆，对HAR/IEC标准来说提高了工作温度范围，对UL- AWM来说提高了工作电压。因此此电缆适用于变频器的连接和内部接线，可以用于电器布线和机床接线以及控制系统。它们可敷设于管道或软管中。主要在北美和欧洲国家使用，电子和电气设备，配电盘等的内部布线。

标准及认证

<HAR> HD 21.7 S2, <HAR> H05V2-K / H07V2-K, VDE-0281 第3部分,UL-标准及认证 1063 MTW, UL-AWM Style 10269, CSA TEW, CSA-AWM 1 A/B, FT-1,CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

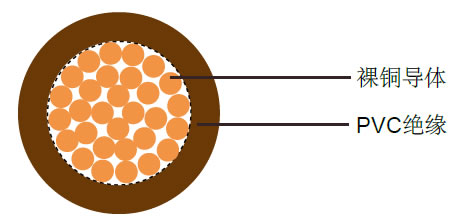

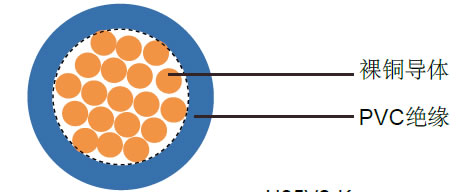

电缆结构

- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC绝缘
- 线芯的色彩编码遵循VDE-0293
- H05V2-K UL (22, 20 & 18 线规)
- H07V2-K UL (16 线规及以上)
- X05V2-K UL & X07V2-K UL 不适用HAR色彩编码



技术特性

- 工作电压: 300/500v (H05V2-K UL)
- 工作电压: 450/750v (H07V2-K UL)
- 工作电压 UL(MTW) & CSA: 600v
- 工作电压 UL (AWM): 1000v
- 测试电压: 2500 V (4000 V UL)
- 动态/静态弯曲半径: 10-15 x Ø
- 温度 HAR/IEC: -40º to +90º C

- 温度 UL-AWM: -40º to +105º C
- 温度 UL-MTW: -40º C to +90º C
- 温度 CSA-TEW: -40º C to +105º C
- 阻燃: IEC 60332.1, FT-1, UL VW-1
- 绝缘电阻: 20 MΩ x km

电缆参数

线规	芯数 x 导体截面积 # x mm²	标称绝缘厚度 mm	标称外径 mm	标称铜的 重量 kg/Km	标称电缆 重量 kg/Km
20(16/32)	1 x 0.5	0.6	2.5	4.8	11
18(24/32)	1 x 0.75	0.6	2.7	7.2	14
17(32/32)	1 x 1	0.6	2.9	9.6	16
16(30/30)	1 x 1.5	0.7	3.1	14.4	20
14(50/30)	1 x 2.5	0.8	3.7	24	32
12(56/28)	1 x 4	0.8	4.4	38	50
10(84/28)	1 x 6	0.8	4.9	58	66
8(80/26)	1 x 10	1.0	6.8	96	121
6(128/26)	1 x 16	1.0	8.9	154	211
4 (200/26)	1 x 25	1.2	10.1	240	303
2 (280/26)	1 x 35	1.2	11.4	336	407
1 (400/26)	1 x 50	1.4	14.1	480	600
2/0 (356/24)	1 x 70	1.4	15.8	672	790
3/0 (485/24)	1 x 95	1.6	18.1	912	1067
4/0 (614/24)	1 x 120	1.6	19.5	1115	1277
