  首页产品工业电缆

法标工业缆
H05RN-F/H05RNH2-F

应用及描述

这些柔软的电缆主要用于低机械压力下使用的电气设备中，用于干燥，潮湿的室内或室外环境。常用于家庭，办公室中低机械拉力下电器之间的连接等任何低机械损伤的地方。也适合固定安装在家具，装饰材料，墙体隔板和预留的建筑设施中。在单相或三相系统的最大工作电压为Uo/U 318/550 V ，在直流系统最大工作电压，此电缆耐臭氧，耐油脂。

标准及认证

CEI 20-19 p.4,CE低压73/23/EEC & 93/68/EEC指令, IEC 60245-4, ROHS认证

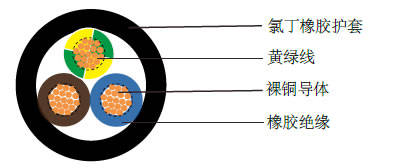

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- 氯丁橡胶护套 EM2

H05RN-F/H05RNH2-F工业电缆H05RN-F/H05RNH2-F工业电缆

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 工作温度范围: -30º C to +60º C
- 短路时可达到的温度: +200 º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

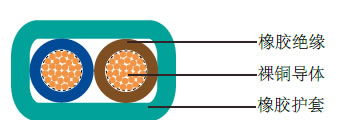

H05RNH2-F工业电缆H05RNH2-F工业电缆

电缆参数

线规 芯数 x 导体截面积
# x mm² 		标称绝缘厚度 mm 标称护套厚度 mm 标称外径 mm 标称铜的
重量 kg/Km 		标称电缆
重量 kg/Km
H05RN-F
18(24/32) 2 x 0.75 0.6 0.8 5.7 - 7.4 14.4 80
18(24/32) 3 x 0.75 0.6 0.9 6.2 - 8.1 21.6 95
18(24/32) 4 x 0.75 0.6 0.9 6.8 - 8.8 30 105
17(32/32) 2 x 1 0.6 0.9 6.1 - 8.0 19 95
17(32/32) 3 x 1 0.6 0.9 6.5 - 8.5 29 115
17(32/32) 4 x 1 0.6 0.9 7.1 – 9.2 38 142
16(30/30) 3 x 1.5 0.8 1.0 8.6 - 11.0 29 105
16(30/30) 4 x 1.5 0.8 1.1 9.5 - 12.2 39 129
16(30/30) 5 x 1.5 0.8 1.1 10.5 - 13.5 48 153
H05RNH2-F
16(30/30) 2 x 1.5 0.6 0.8 5.25±0.15x13.50±0.30 14.4 80
14(50/30) 2 x 2.5 0.6 0.9 5.25±0.15x13.50±0.30 21.6 95
