三相电缆(BS 6231)

应用及描述

三相电缆,耐高温,阻燃,可用于 开关控制,继电器和电源开关的仪表板和整流设备的内部连接器,电机起动器和控制器。也可叫做BS6231电缆或面板线。

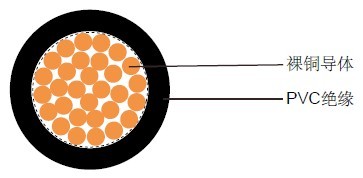

电缆结构

- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- 特殊耐热PVC绝缘

三相电缆(BS 6231) BS英标工业电缆 三相电缆(BS 6231) BS英标工业电缆

线芯颜色

黑色, 蓝色, 棕色, 红色, 白色, 黄色, 灰色, 紫罗兰色, 粉色, 黄绿色, 其他颜色可选

技术特性

- 工作电压: 600/1000v
- 最小弯曲半径: 6x外径
- 工作温度: 0º C~+90º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm

电缆参数

线规
(股数/直径)
芯数 x 导体截面积
#xmm²
标称绝缘厚度
mm
标称外径
mm
标称电缆重量
kg/km
20(16/32) 1x0.5 0.80 2.50 12
18(24/32) 1x0.75 0.80 2.70 15
17(32/32) 1x1 0.80 2.95 18
16(30/30) 1x1.5 0.80 3.20 23
14(50/30) 1x2.5 0.80 3.65 34
12(56/28) 1x4 0.80 4.20 48
10(84/28) 1x6 0.80 4.70 67
8(80/26) 1x10 1.14 6.50 119
6(128/26) 1x16 1.52 8.00 187
4(200/26) 1x25 1.52 9.40 291
2(280/26) 1x35 1.52 10.60 406
1(400/26) 1x50 2.02 12.90 580
2/0(356/24) 1x70 2.02 14.60 780
3/0(485/24) 1x95 2.02 16.10 1055
4/0(614/24) 1x120 2.02 17.90 1175
300 MCM (765/24) 1x150 2.41 20.20 1425
350 MCM (944/24) 1x185 2.41 22.85 1735
500MCM(1225/24) 1x240 2.41 24.40 2310

*电缆截面积大于120mm2是是两相电缆,因为CSA标准下截面积最大达到120mm²
