机组引接线缆(BS 6195-4)工业电缆

应用及描述

此电缆用作电源线，永久连接线圈绕组的电机，面板布线和电气机械。耐高温，可浸泡在清漆中。也可用于汽车配线，HOFR护套防油抗漆，多股导体既保证了电缆使用时的灵活性也保证了其位置的稳定性，在某些应用中可以替代三相电缆和两相电缆使用。

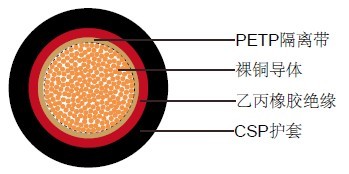

电缆结构

- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- PETP隔离带
- 乙丙橡胶-耐热，防油，阻燃绝缘, ype FR1 (4A & 4C) & FR2 (4D & 4E&4F)，遵循BS 7655
- CSP(氯磺化聚乙烯), HOFR (耐热，防油，阻燃)护套～BS 6899, 黑色

机组引接线缆(BS 6195-4) BS英标工业电缆 机组引接线缆(BS 6195-4) BS英标工业电缆

技术特性

- 工作电压: 4A类: 300/500V
4C类: 600/1000V
4D类: 1900/3300V
4E类: 3800/6600V
4F类: 6350/11000V
- 最小弯曲半径: 4x外径
- 工作温度: -20º C～+90º C

电缆参数

线规
(股数/直径)		 芯数 x 导体截
面积
#xmm²		 标称绝缘厚度
mm		 标称外径
mm		 标称电缆重量
kg/km
4A类
18(24/32) 1x0.75 0.8 3.5 16
17(32/32) 1x1 0.8 3.7 19
16(30/30) 1x1.5 0.8 4 25
14(50/30) 1x2.5 0.9 4.6 37
12(56/28) 1x4 1 5.4 57
10(84/28) 1x6 1 6.5 80
8(80/26) 1x10 1.2 7.9 130
4C类
20(16/32) 1x0.5 1.4 4.5 17
18(24/32) 1x0.75 1.4 4.7 21
17(32/32) 1x1 1.4 4.9 24
16(30/30) 1x1.5 1.4 5.2 30
14(50/30) 1x2.5 1.4 5.6 41
12(56/28) 1x4 1.4 6.3 66
10(84/28) 1x6 1.5 7.5 93
8(80/26) 1x10 1.5 8.5 136
6(128/26) 1x16 1.5 9.6 206
4(200/26) 1x25 1.6 11.4 300
2(280/26) 1x35 1.6 12.8 406
1(400/26) 1x50 1.7 14.8 573
2/0(356/24) 1x70 1.8 17.2 793
3/0(485/24) 1x95 2 19.7 1028
4/0(614/24) 1x120 2.2 21.9 1285
300 MCM (765/24) 1x150 2.3 24.1 1562
350 MCM (944/24) 1x185 2.4 26.3 1914
500MCM(1225/24) 1x240 2.4 28.3 2431
(1525/24) 1x300 2.6 33 3024
(2013/24) 1x400 2.8 37.4 3948
4D类
6(128/26) 1x16 2.8 12.4 255
4(200/26) 1x25 2.8 13.8 351
2(280/26) 1x35 2.8 15.2 458
1(400/26) 1x50 2.8 17.1 616
2/0(356/24) 1x70 2.8 19.2 820
3/0(485/24) 1x95 3 22 1097
4/0(614/24) 1x120 3 23.5 1340
300 MCM (765/24) 1x150 3 25.5 1635
350 MCM (944/24) 1x185 3 27.5 1973
500MCM(1225/24) 1x240 3 30.6 2504
(1525/24) 1x300 3 33.8 3098
(2013/24) 1x400 3 37.8 4045
4E类
6(128/26) 1x16 5 17.2 384
4(200/26) 1x25 5 18.6 495
2(280/26) 1x35 5 20 613
1(400/26) 1x50 5 22.1 796
2/0(356/24) 1x70 5 24.2 1020
3/0(485/24) 1x95 5 26.3 1287
4/0(614/24) 1x120 5 27.8 1542
300 MCM (765/24) 1x150 5 29.8 1853
350 MCM (944/24) 1x185 5 32.1 2225
500MCM(1225/24) 1x240 5 35.1 2782
4F类
6(128/26) 1x16 7.6 22.9 566
4(200/26) 1x25 7.6 24.1 680
2(280/26) 1x35 7.6 25.5 810
1(400/26) 1x50 7.6 27.3 997
2/0(356/24) 1x70 7.6 29.4 1237
3/0(485/24) 1x95 7.6 31.5 1520
4/0(614/24) 1x120 7.6 33.3 1804
300 MCM (765/24) 1x150 7.6 35.3 2131
350 MCM (944/24) 1x185 7.6 37.3 2503
500MCM(1225/24) 1x240 7.6 40.3 3081
