6491X/6491X HR(BS 6004)工业电缆

应用及描述

此电缆主要安装于设备的内部，以及在有保护的前提下用于照明，干燥的房间，生产设施，开关和配电盘。可敷设于穿线管，石灰的下面和表面，封闭在安装管道内，用于接电线时，可表面安装。6491X等同于欧共体标准的H05V-U/H07V-U/H07V-R.耐热护套主要用于连接高温设备(例如.上光机和干燥塔等)。

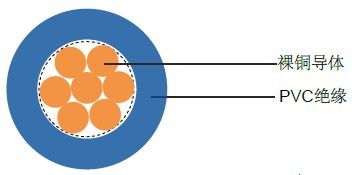

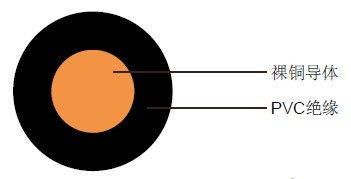

电缆结构

- 实心或多股铜丝
- 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05V-U/H07V-U)
- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07V-R.)
- 特殊PVC TI1/TI3(6491X HR )绝缘
- H05V-U (20, 18 & 17 线规)
- H07V-U (16 线规及以上)

线芯颜色

黄绿色, 黑色, 蓝色, 棕色, 红色, 白色, 灰色, 紫罗兰色

技术特性

- 工作电压: 300/500 V(H05V-R), 450/750 V(H07V-U/H07V-R)
- 测试电压: 2000 V(H05V-R), 2500 V(H07V-U/H07V-R)
- 最小弯曲半径: 达到10mm²: 3x外径
10mm²到25mm²: 4x外径
25mm²以上: 5x外径
- 工作温度: -0º C～+70º C/105 º C(6491X HR)
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩxkm

电缆参数

线规 (股数/直径)	芯数 x 导体截 面积 #xmm²	标称绝缘厚度 mm	标称外径 mm	标称铜的重量 kg/km	标称电缆重量 kg/km
H05Z-U
20	1x0.5	0.6	2.0	4.8	8
18	1x0.75	0.6	2.2	7.2	12
17	1x1	0.6	2.3	9.6	14
H07Z-U
16	1x1.5	0,7	2.8	14.4	20
14	1x2.5	0,8	3.3	24	30
12	1x4	0,8	3.8	38	45
10	1x6	0,8	4.3	58	65
8	1x10	1,0	5.5	96	105
H07Z-R
16(7/24)	1x1.5	0.7	3.0	14.4	21
14(7/22)	1x2.5	0.8	3.6	24	33
12(7/20)	1x4	0.8	4.1	39	49
10(7/18)	1x6	0.8	4.7	58	71
8(7/16)	1x10	1	6	96	114
6(7/14)	1x16	1	6.8	154	172
4(7/12)	1x25	1.2	8.4	240	265
2(7/10)	1x35	1.2	9.3	336	360
1(19/13)	1x50	1.4	10.9	480	487
2/0(19/11)	1x70	1.4	12.6	672	683
3/0(19/10)	1x95	1.6	14.7	912	946
4/0(37/12)	1x120	1.6	16	1152	1174
300MCM(37/11)	1x150	1.8	17.9	1440	1448
350MCM(37/10)	1x185	2.0	20.0	1776	1820
500MCM(61/11)	1x240	2.2	22.7	2304	2371
-(61/10)	1x300	2.4	25.4	2980	3050
-(61/9)	1x400	2.6	28.8	3765	3842
-(61/8)	1x500	2.8	32.8	4725	4900
-(127/10)	1x630	2.8	36.5	6205	6334
